+ E1-USB Adaptador para Grabar Llamadas de Troncal Digital E1 ISDN PRIAdapter for Call Recording - Call Recorder for 30 channel 1 ISDN PRI





---

Ferrari Electronic E1-USB OfficeMaster Adaptador para Grabar Llamadas de Troncal Digital E1 ISDN PRI

E1-USB Adapter for Call Recording - Call Recorder for 30 channel 1 ISDN PRI

OfficeMaster Call Recording EyeSDN USB-E1
Grabador de Llamadas de Enlace Troncal E1

Descripción General
El OM CallRecording EyeSDN E1-USB es un dispositivo de grabación de llamadas para las 30 líneas telefónicas de una linea troncal E1 con señalización R2 modificado. La línea E1 / T1 se toca pasivamente con un circuito de alta impedancia.
El contenido digital de los Canales E1 se transfiere a la PC a través de un cable USB, que también se utiliza para alimentar el dispositivo. El software en la PC decodifica la información en el canal D y crea archivos de audio a partir de los datos del canal B durante las llamadas activas. Todos los datos se almacenan en el disco duro de la PC que opera el dispositivo.
El EyeSDN E1-USB tiene 4 LED de estado de varios colores. Estos indican:
+ Dispositivo y actividad USB,
+ Estado de la señal (pérdida de señal, bloqueo de encuadre G.704) por par de cables,
+ Actividad de capa 1 y capa 2 y
+ Canales B en uso / llamadas en curso.
El programa incluido con el equipo E1-USB puede detectar varios estados de línea y condiciones de falla (AIS, AIS remoto, error CRC4, multitrama, violación de codificación, LOS, bloqueo G.704, deslizamiento de trama).
El dispositivo se puede conectar a las líneas E1, T1 y J1.
El factor de forma pequeño y la carcasa resistente hacen que EyeSDN USB-E1 sea adecuado para uso estacionario y móvil.

Características
+ Recording of up to 30 lines from a G.703/G.704 T1/E1-link
+ Supports DSS1, Q.931, Q.SIG, DPNSS, DASS2, CAS MFC-R2
+ PC connection via USB-cable
+ Hasta 4 equipos EyeSDN USB-E1 en la misma computadora
+ Status LEDs show layer 1/2/3, G.704 lock and LOS conditions per pair
+ 100% Passive Tapping - Conexión Pasiva en Paralelo - Derivación Pasiva

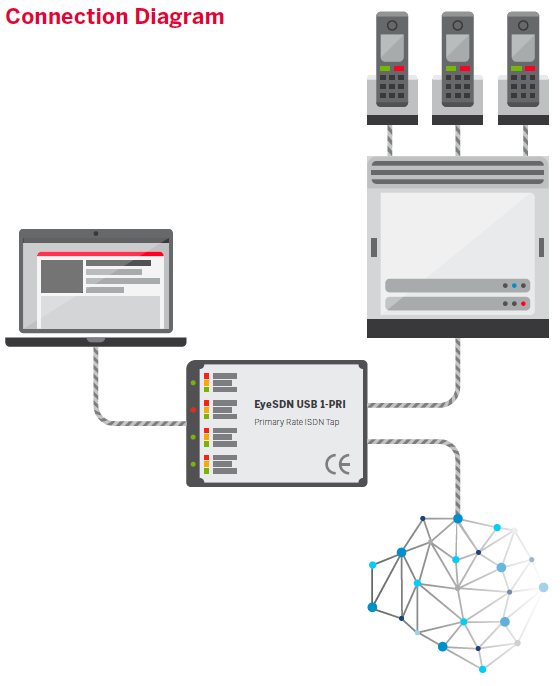

Diagrama de Conexión

Especificaciones Técnicas / Technical Data
Device Package Contents - Contenido del Empaque
• OM CallRecording USB PRI call recording device
• CD-ROM with call recording software and user manual
• Printed Quickstart Manual
• USB cable
• UTP patch cable
Dimensions - Dimensiones
• 76mm x 55mm x 19 mm
Weight - Peso
• 60 g
E1 / T1-Interface - Interface
• ITU-Standard G.703 / G.704 Point to Point
Impedance - Impedancia
• > 1 kΩ AC
Connector - Conector
• 2 x RJ45 Western Modular
Tests - Pruebas
• LOS, Framing, AIS, Protocols
Channels - Canales
• D, B1, B2 ... B30 (E1)
• D, B1 ... B23 (T1)
Protocols - Protocolos
• Q.931, Q.SIG, DSS1, MCDN, DASS2, DPNSS, CAS MFC / R2, National ISDN2, AT&T 5ESS, DMX-100, voice activated
USB - Tipo de USB
• 1.1 and 2.0 (full speed)
USB Socket - Conector USB
• USB Type B
Power - Consumo de energía
• < 150 mA
LEDs
• 4 x red / green
Sampling Frequency - Frecuencia de Muestreo
• 8000 Hz
Certificates - Certificaciones
• CE, RoHS, WEEE

Requerimientos de la Computadora / Computer Requirements
Operation System - Sistema Operativo
• Windows ® 10
• Windows Server® 2016
• Windows 8®, Windows 8.1® (32 and 64 bit)
• Windows Server® 2012 R2
• Windows 7®
• Windows Server® 2012
• Windows Vista®
• Windows Server® 2008
• Windows Server® 2008 R2
Disk Space software - Espacio del Disco Duro para el Programa
• 30 MB (excluding .Net runtime)
Disk Space call recordings - Espacio en Disco para Grabaciones
• 60 ... 960 KB / minute per channel and call
Processor Clock - Reloj del Procesador
• > 2 GHz
USB
• 1 external USB port



---
