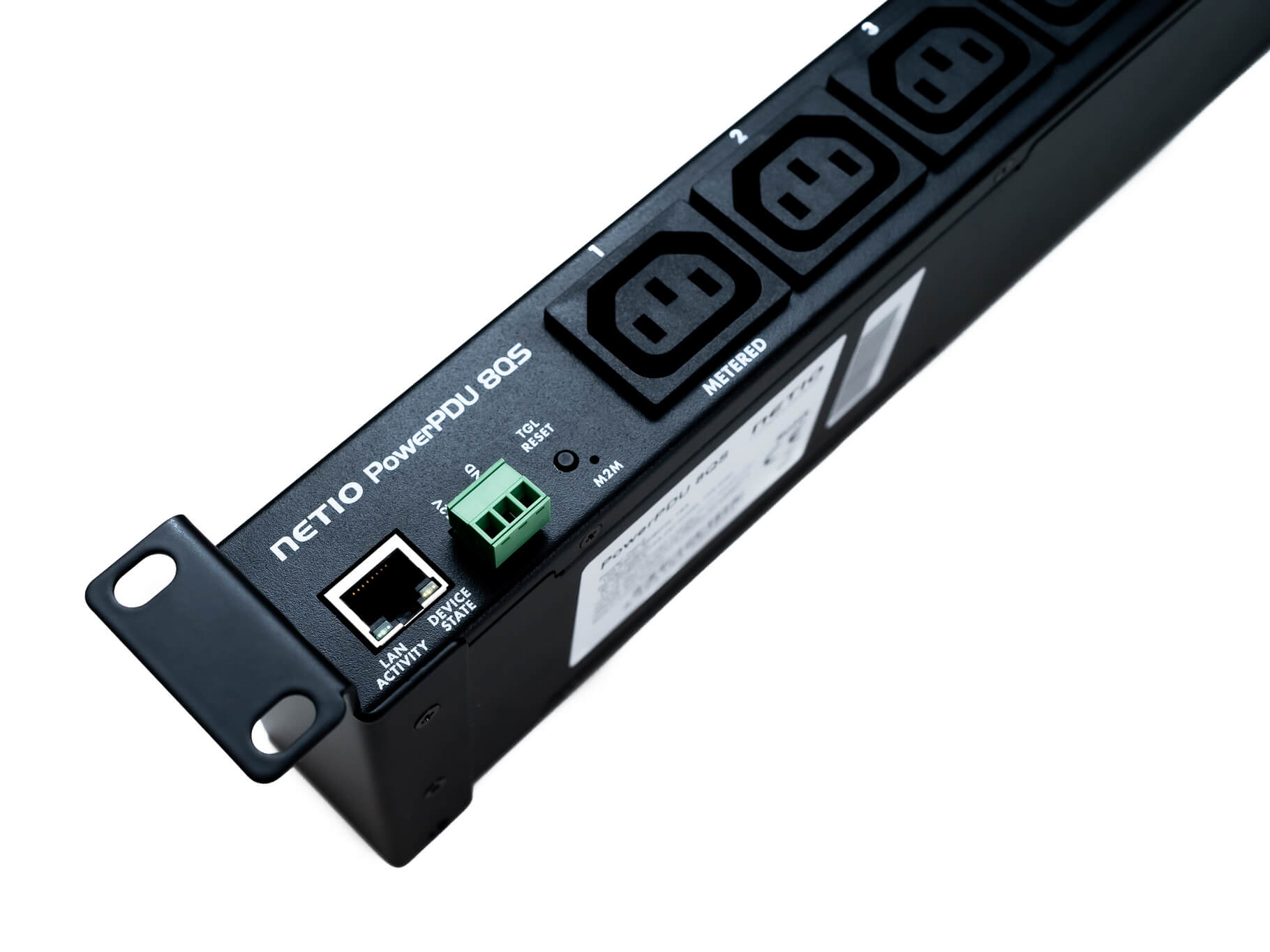

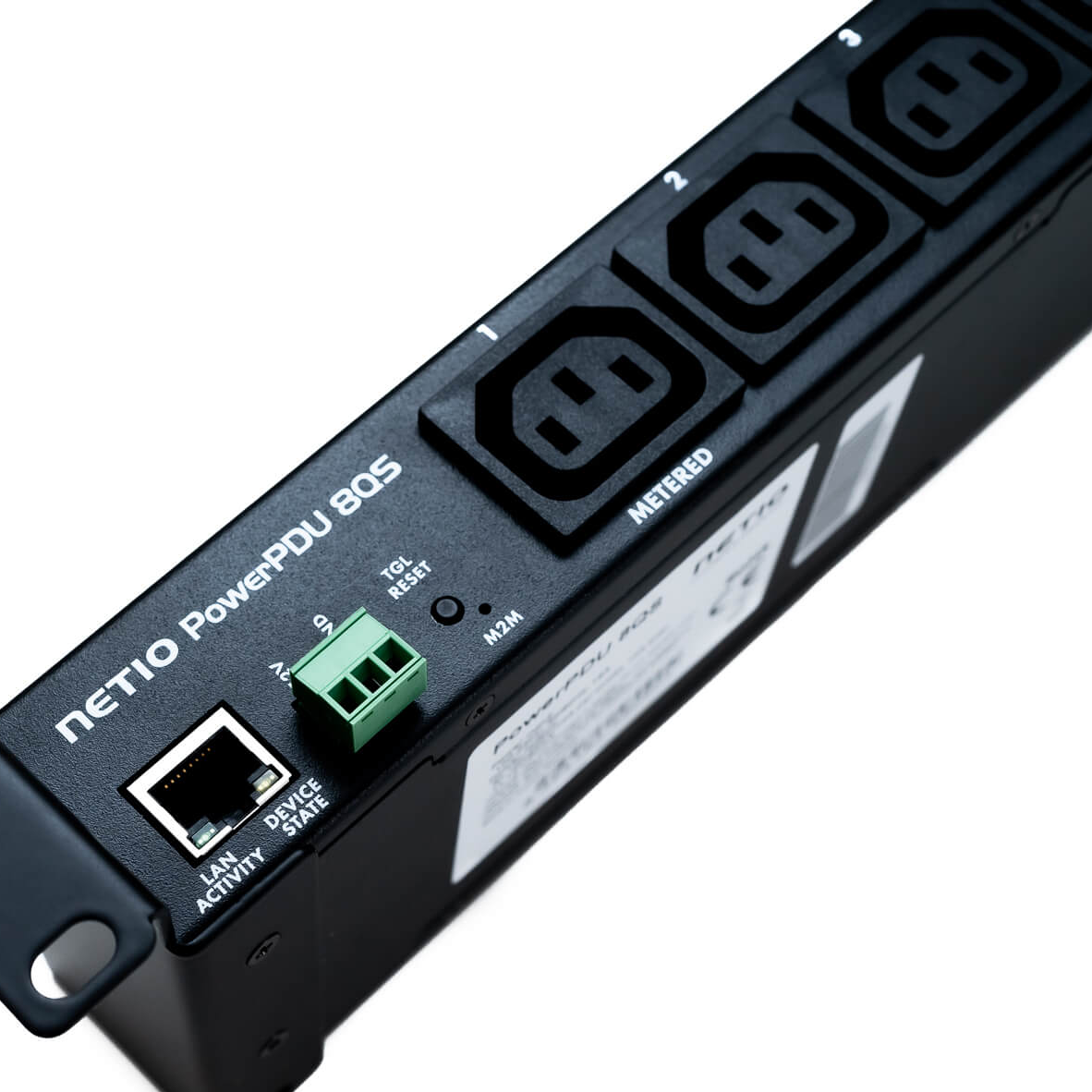

NETIO PowerPDU 8QS

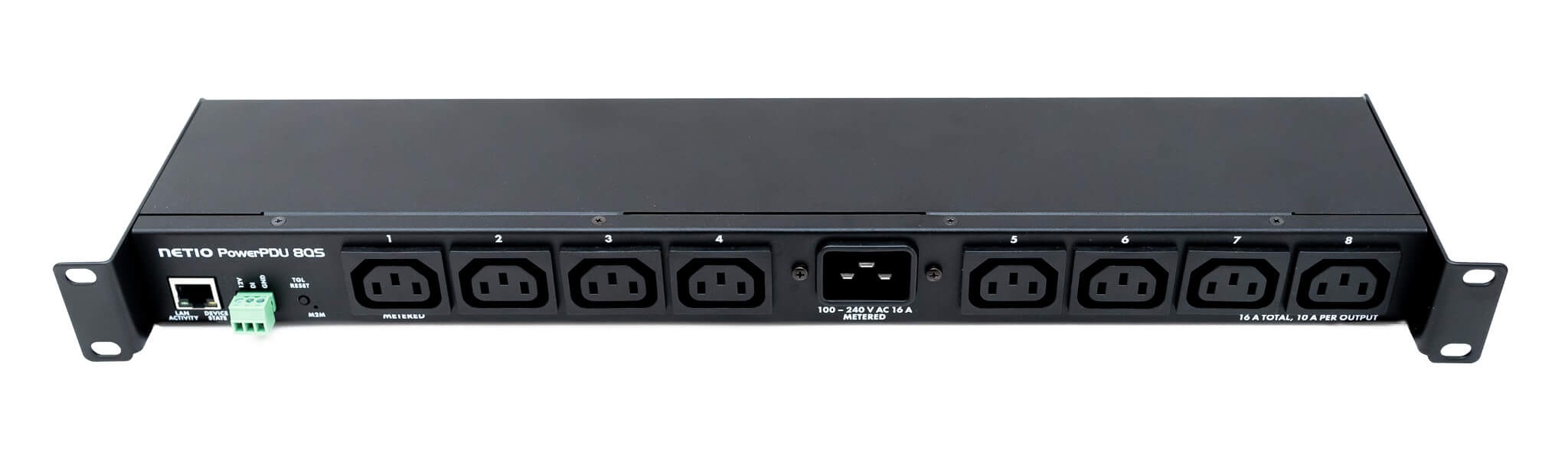

El equipo PowerPDU 8QS es una Unidad de Distribución de Energía PDU (Power Distribution Unit) con ocho salidas de potencia (8x IEC-320 C13) controladas y medidas a través de una LAN.
Cabe en un armario de 19" ocupando Una Unidad de Rack 1U.
Cada salida puede activarse o apagarse individualmente.
PowerPDU 8QS soporta dos canales para mediciones eléctricas: Total de la PDU en su conjunto de todas las salidas combinadas y la primera salida por separado.
Se puede usar una Entrada Digital DI (Digital Input) para controlar las salidas o contar los pulsos S0 (salida del contador eléctrico).



NETIO PowerPDU 8QS puede configurarse con un navegador web (permite control de salida, conexión a NETIO Cloud, configuración de comunicación Open API, etc.).

Gracias a la Open API, la integración con sistemas de terceros que utilizan varios protocolos (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...) es sencilla. Los controladores antivirus listos para usar facilitan la conexión de la PDU NETIO a sistemas profesionales de audio/vídeo como Neets, Crestron, Control4, RTI, Savant y más.

Con el servicio NETIO Cloud, las salidas pueden controlarse desde cualquier lugar. El servicio NETIO Cloud, proporcionado por una tarifa, utiliza seguridad SSL y servidores en Europa.

La aplicación NETIO Mobile2 controla cada salida individualmente a través de la red local (LAN).

Para activar las salidas en secuencia, se puede configurar un retardo de encendido para cada salida.



+ NETIO PowerPDU 8QS Datasheet Folleto Español
+ Pruebe la Interface de Configuración Web en Línea Sin Costo (demo/demo)





---

Reinicio remoto

Interruptor Encendido/Apagado o Reinicia (corto apagado) cada salida usando estos métodos:

+ De la web del dispositivo
+ Desde la nube NETIO (servicio web).
+ NETIO Mobile 2 (Aplicación Móvil) a través de LAN o NETIO Cloud (servicio web)
+ un interruptor mecánico externo (contacto seco) conectado a la entrada DI.
+ Usando la función de planificador semanal integrado puedes definir varios intervalos de encendido/apagado por cada salida.
+ Con la función PING WatchDog integrada, puedes reiniciar cualquier dispositivo LAN cuando no respondas a los PING de NETIO PDU (dispositivo congelado)
+ Con la función WatchDog de consumo de energía incorporada, puedes reiniciar cualquier dispositivo alimentado desde una salida NETIO PDU medida. El dispositivo se congela / en suspensión / en modo inactivo se detecta por caídas en el consumo de energía durante varias veces.
+ Usando controladores AV puedes controlar las salidas de muchos softwares de audio y vídeo (Crestron, Control4, Kramer, BrightSign, ...)
+ Hay muchas APIs abiertas (protocolos) para controlar las salidas y el consumo de energía del medidor.
+ Por ejemplo: JSON o XML sobre HTTP, SNMP v1 o v3, Modbus/TCP, MQTT, URL-API y otros.
>> Usando el ejecutable de Windows, PyNetio smueve / Toggle cualquier salida NETIO del escritorio de Windows.
>> Más: Secuencia de salidas AN37 iniciada por el icono del escritorio de Windows (archivo .bat)



---

Mediciones eléctricas

NETIO PowerPDU 8QS mide los parámetros eléctricos: en la entrada del dispositivo en su conjunto (Todas las salidas) así como en la primera salida (Salida 1). Los valores medidos se muestran en la interfaz de administración web y, al mismo tiempo, son accesibles mediante protocolos Open API. NETIO PowerPDU 8QS mide con una precisión superior al 1%.

Parámetros medidos para todo el dispositivo:
+ Frecuencia de la rejilla [Hz]
+ Voltaje eléctrico [V]
+ Corriente total [A]
+ Potencia total [W]
+ TruePF general [-])
+ Desplazamiento de fase general [°]
+ Energía total [kWh]
+ Energía inversa total [kWh]



Parámetros medidos para la salida 1:
+ Corriente [A]
+ Potencia [W]
+ TruePF [-]
+ Desplazamiento de fase [°]
+ Energía [wh]
+ Energía inversa [Wh]



>> Más sobre mediciones eléctricas



---

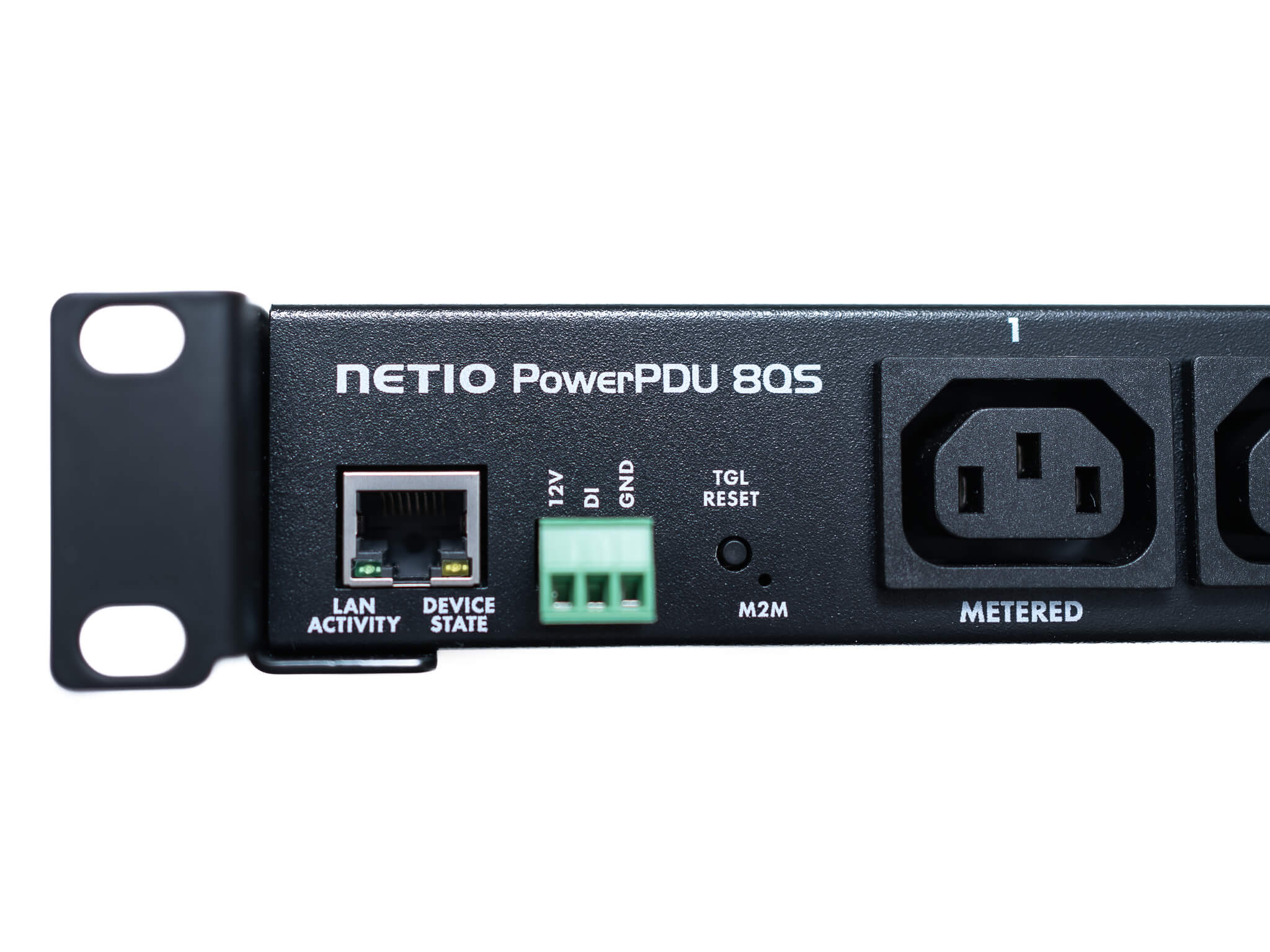

DI (Entrada Digital)

Se puede usar una entrada digital (DI) para controlar las salidas o contar los pulsos S0.

El DI puede conectarse a un botón (contacto seco) o usarse como contador de pulsos S0 para leer el consumo energético de un contador eléctrico externo.

El estado DI y el valor del contador S0 se muestran en la interfaz web y son accesibles a través de Open API.

+ Entrada digital (DI): 1x entrada (contacto) + contador S0 (4 bytes)
+ Potencia para DI: 12V (máximo 50mA)

>> Más sobre DI (Entrada Digital)



---

Calidad del producto industrial

Los PDUs NETIO se fabrican pensando en la calidad. Cada unidad incluye un conjunto de funciones de apoyo para garantizar la fiabilidad y la larga vida útil del producto en condiciones reales.
+ API Open M2M
+ Amplio rango de temperatura de funcionamiento
+ Estado de encendido – estado de salida definido tras el encendido
+ Retardo en PowerUp – salidas activadas tras un retraso

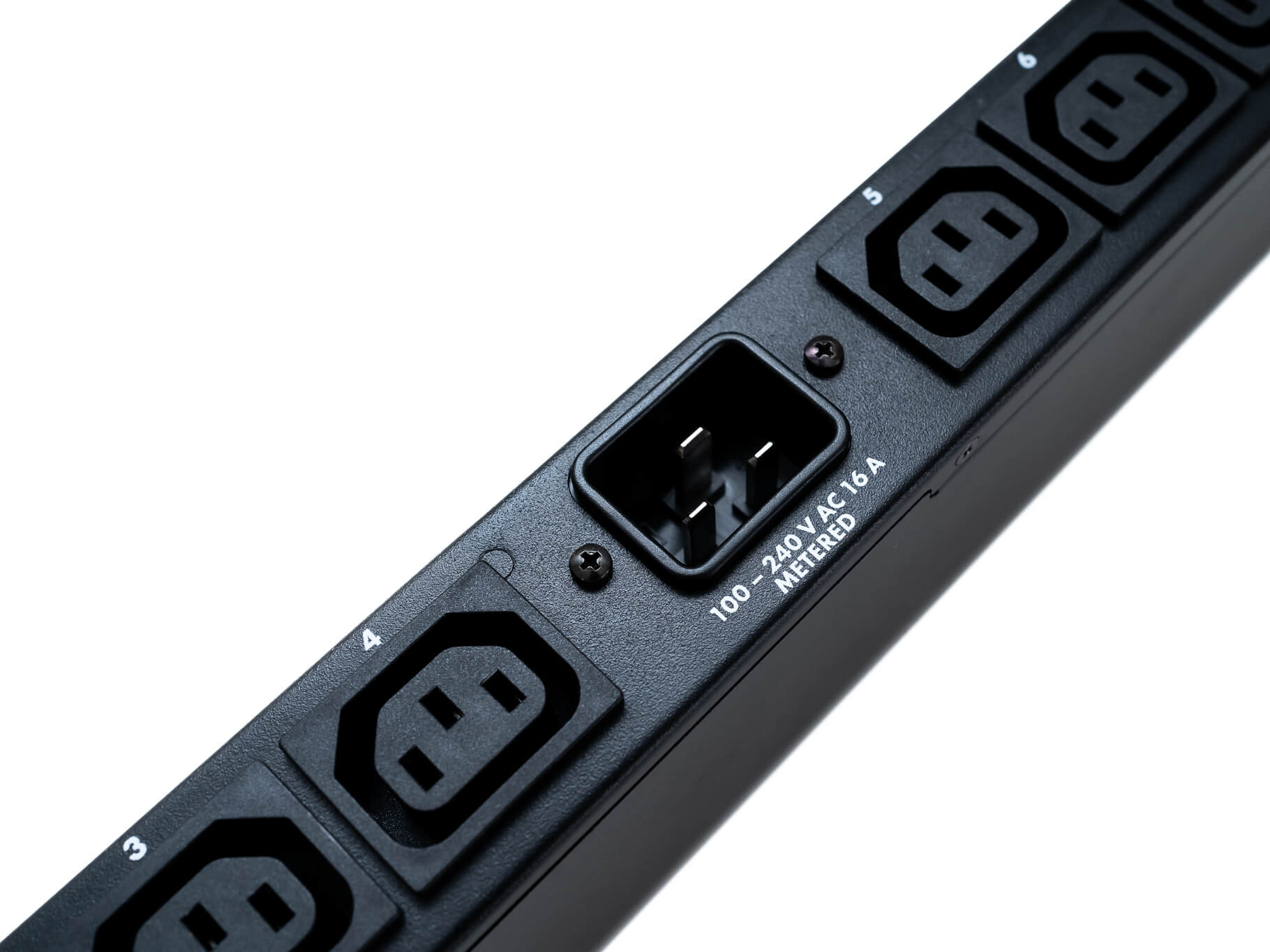

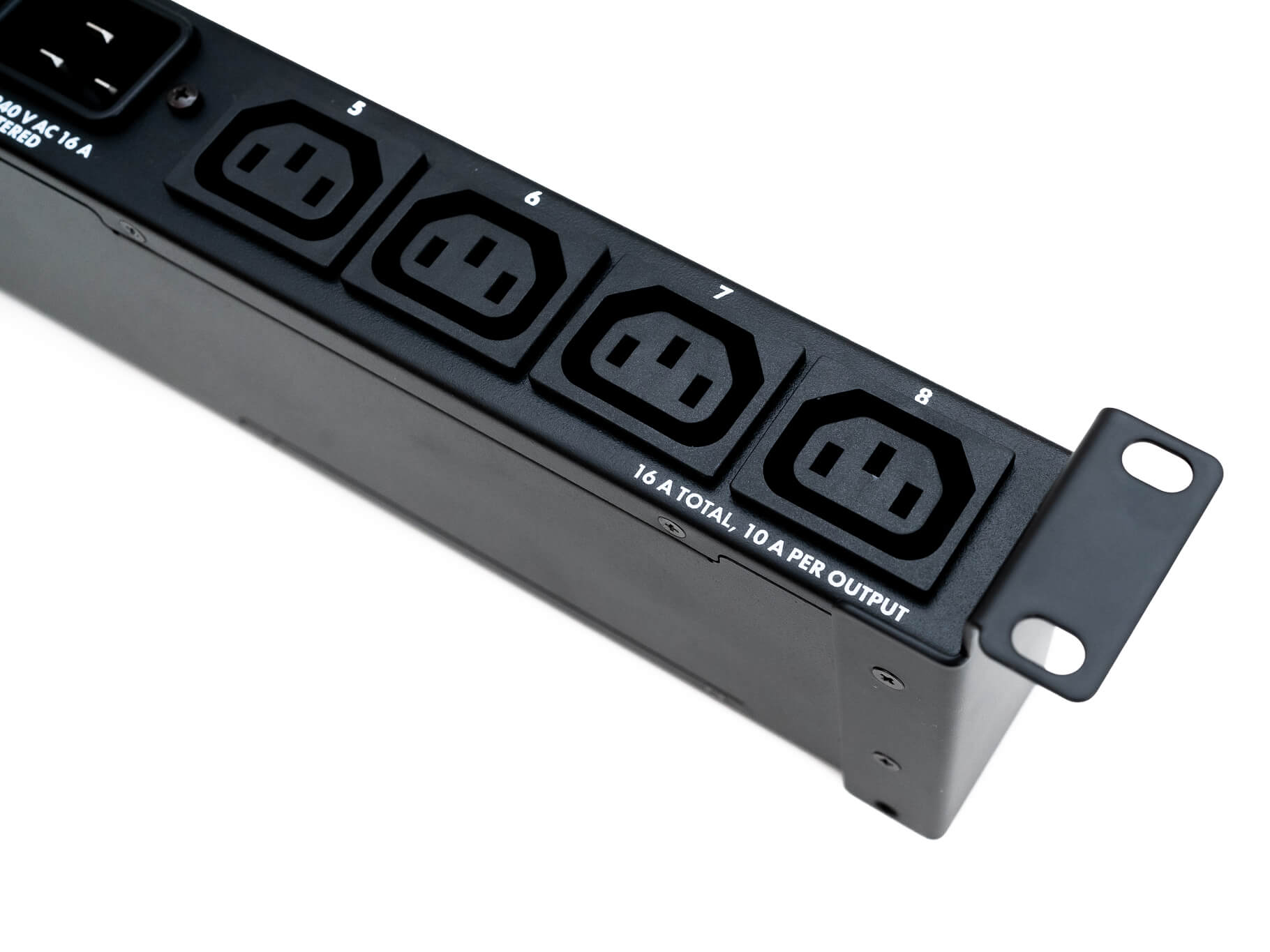

+ Corriente de entrada hasta 16A (corriente de salida máximo 10A / salida
+ Bajo consumo interno
+ Firmware actualizable a través de la web, compatibilidad hacia atrás
+ Mediciones eléctricas muy precisas, cada unidad está calibrada de fábrica
+ IOC – Control Independiente de Salida
+ ZVS – Conmutación de tensión cero



---

ZVS (Conmutación de tensión cero)

Una característica importante del NETIO PowerPDU 8QS es ZVS (Conmutación de Tensión Cero).

ZVS controla el momento exacto en que los contactos del relé mecánico se cierran y se abren. Los contactos del relé activan o apagan la salida cuando el voltaje cruza el nivel cero.

+ A largo plazo, el soporte ZVS reduce la tasa de fallos del producto debido a daños internos en los relés.
+ Dado que el relé cambia cuando la forma de onda de tensión sinusoidal cruza el nivel cero, los efectos negativos de la corriente de arranque se reducen significativamente.
+ Las funciones de retardo ZVS y PowerUp reducen la posibilidad de que salten los interruptores automáticos cuando se restablece la energía tras un corte.
+ ZVS extiende la vida útil de los equipos conectados, especialmente en caso de cambios frecuentes de encendido/apagado de dispositivos que no están diseñados para eso (como fuentes de alimentación conmutadas)

>> Glosario: Más sobre ZVS



---

Programador (conmutación temporizada de tomas individuales)

Con la función de programador (temporizador), cada salida puede activarse o desactivarse individualmente en los horarios y días de la semana determinados. Los tiempos de conmutación se configuran fácilmente en una interfaz gráfica.

+ Cada salida puede tener su propio horario
+ Cuando un horario está activo, las salidas aún pueden controlarse con NETIO Cloud, la interfaz web y Open API
+ La funcionalidad del planificador puede activarse o desactivarse (no editarse) para cada salida de la app NETIO Mobile 2.
+ El planificador no necesita conexión a internet. Sin embargo, se necesita una fuente de tiempo, proporcionada por internet o, por ejemplo, por un router ADSL/WiFi local.
+ Para usos especiales, el Planificador puede combinarse con PAB (Power Analysis Blocks):
>> El tiempo de cambio se basa en el amanecer/puesta del sol actual según tu ubicación
>> Pase lo que pase, la salida definida puede desactivarse a una hora determinada (por ejemplo, medianoche).
>> Pide más...

 >> Más información sobre el Scheduler



---

Estado de encendido

Para algunas aplicaciones, es importante establecer el estado de salida de energía inmediatamente después de que el dispositivo se encienda (o que se restablezca la energía tras una falla). En algunas máquinas es importante evitar el encendido o apagado momentáneo. Por tanto, este parámetro define el comportamiento de la potencia de salida antes de que la comunicación estándar con un sistema maestro comience a funcionar.

+ On Encendido
+ Off Apagado
+ El ÚLTIMO estado restaura el último estado antes de que se desconectara la alimentación

Secuencia de retardo al encender las salidas (retardo en el encendido)

Tras un corte de luz, algunos equipos eléctricos pueden encenderse con retraso para evitar sobrecargas y disparar los interruptores automáticos. Con el PowerPDU 8QS, utiliza estos parámetros: "Estado de encendido" = ENCENDIDO / ÚLTIMO, y "Intervalo de encendido de salida" = retardo en el encendido antes de encender esa salida en particular.

>> Glosario: Estado PowerUp



---

WatchDog Ping + Energía

PowerPDU 8QS está equipado con WatchDog PING (IP WatchDog) y WatchDog de consumo de energía (PAB).

WatchDog Ping monitoriza continuamente si un proceso determinado o una parte de un sistema funciona como debe. Si no, el WatchDog reinicia el proceso. Se puede usar para las 8 salidas.
WatchDog Power es un sistema autónomo basado en "Condición" y "Acción" (PAB - Power Analysis Block & Rules). Monitoriza continuamente la corriente (energía) del dispositivo monitorizado alimentado desde cualquier salida de potencia medida del dispositivo NETIO PDU.
Solo Output1 soporta medición de energía, por lo que esta función solo puede usarse con Output1.

>> Glosario: WatchDog PING (IP WatchDog)

>> Glosario: WatchDog - Consumo de energía (PAB)



---

NETIO Cloud

El producto puede conectarse a NETIO Cloud. ¡Controla 100 salidas desde una sola pantalla web!
NETIO Cloud es una solución ideal para el control remoto y el reinicio. Es accesible desde cualquier navegador web: https://cloud.netio-products.com/

+ Todos los dispositivos fabricados por la empresa de productos NETIO pueden conectarse a NETIO Cloud.
+ Con cada dispositivo adicional recibes un "Crédito de Bienvenida" gratuito
+ Control remoto de salida de PDU (desde la aplicación móvil NETIO o la web del servicio en la nube de NETIO)
+ Función multiusuario para compartir dispositivos en una sola cuenta de empresa
+ Los derechos de usuario (roles) pueden definirse para el control de acceso
+ La función de Alerta de Conexión PDU envía notificaciones por correo electrónico por desconexiones de PDU (conexión o corte de energía).
+ Agrupación y estructura de subgrupos de las PDUs (estructura de carpetas)
+ NETIO Mobile 2 App (Apple / Android) con gestión de derechos de usuario
+ Open API (MQTT) a la cuenta de empresa de NETIO Cloud
+ Los datos históricos de medición de potencia pueden descargarse
+ Actualización remota de firmware
+ Autenticación de 2 factores
+ NETIO Cloud puede usarse en paralelo con la mayoría de otros protocolos de Open API.
+ La comunicación de la PDU con el servicio en la nube está asegurada (puerto 8883 - MQTTs - TLS).

El servicio en la nube de NETIO es SaaS (servicio online). La versión local del servicio en la nube está disponible para proyectos.

>> Más sobre NETIO Cloud



---

Aplicación móvil

Este dispositivo puede ser controlado desde la aplicación móvil NETIO Mobile 2 (Android e iOS).
+ LAN: NETIO Mobile 2 puede controlar todas las salidas de los dispositivos dentro de la LAN local (WiFi).
+ Nube: La cuenta de usuario en el servicio NETIO Cloud puede conectarse a la aplicación móvil.

Puedes hacerlo con la app móvil
+ Controla las salidas de energía individuales: interruptor ENCENDIDO, interruptor APAGADO, REINICIO
+ Lee datos de consumo energético (A, W, Wh), si esta única salida (dispositivo) soporta la medición de energía
+ Activar / desactivar la función de programador semanal por cada salida
+ Ordenación de salidas dentro de grupos (por función o ubicación)
+ Agrupación de salida: el grupo por defecto por dispositivo puede cambiarse individualmente
+ Control de grupo - Activar / apagar todo el grupo de salidas
+ Control de grupo - Activar / desactivar la función de planificador semanal para cada salida en todo el grupo
+ Cambiar la salida / nombre del dispositivo (visible solo en la aplicación móvil)
+ Añade varios dispositivos a la app móvil.
+ LAN discover: Busca dispositivos NETIO en tu red LAN/Wifi.

>> NETIO Mobile 2



---

Certificaciones

NETIO PowerPDU 8QS cuenta con estas certificaciones para garantizar el cumplimiento de las normativas de tu país:

EUROPA

+ Certificación CB - Simplifica las aprobaciones internacionales de seguridad a nivel global.
+ Certificación EMC - Garantiza la ausencia de interferencias electromagnéticas en entornos AV/IT.
+ Certificación RoHS - Cumplimiento de las normas de protección medioambiental.

ASIA

+ Certificación KC - EMC y certificación de seguridad para Corea del Sur.

AMÉRICA

+ Certificación UL - Certificación de seguridad para el mercado estadounidense. De confianza, reconocimiento, esencial.
+ Certificación FCC - Cumplimiento para emisiones electromagnéticas en EE. UU.
+ Certificación CSA - Certificación canadiense de seguridad.
+ Certificación ICES - Cumplimiento canadiense de EMC.

AUSTRALIA Y NUEVA ZELANDA

Certificación AS/NZS - Cumplimiento EMC para Australia y Nueva Zelanda.

>> Lee más sobre la certificación de productos NETIO aquí



---
