El conector para equipos de telecomunicaciones RJ21 es muy similar a la interfaz Centronics de 50 pines que se usa para las impresoras paralelo, pero con tornillos para anclarlo en su lugar en lugar de cierres de seguridad. A veces llamado conector "Champ" (que hace referencia a una serie de conectores fabricados por Amp) o conector "Amphenol" (que hace referencia al fabricante del conector), las interfaces RJ21 se utilizan normalmente para aplicaciones de comunicación de datos y admiten hasta 25 pares trenzados Tip / Ring codificado con códigos de colores.
Lista de Precios de Cables Amphenoles RJ21 Armados |
Pesos Mexicanos |
|
|---|---|---|
Cable Amphenol MACHO RJ21 de 25 pares (50 pines) Armado para Conmutadores, Multilineas, Multiplexores, Receptores Satelital, etc. tambien para Conmutadores Panasonic KX-TD1232, KX-TDA, KX-TDE, KX-TD500, KX-T336
|
||
AMP-25-2M 2 mts |

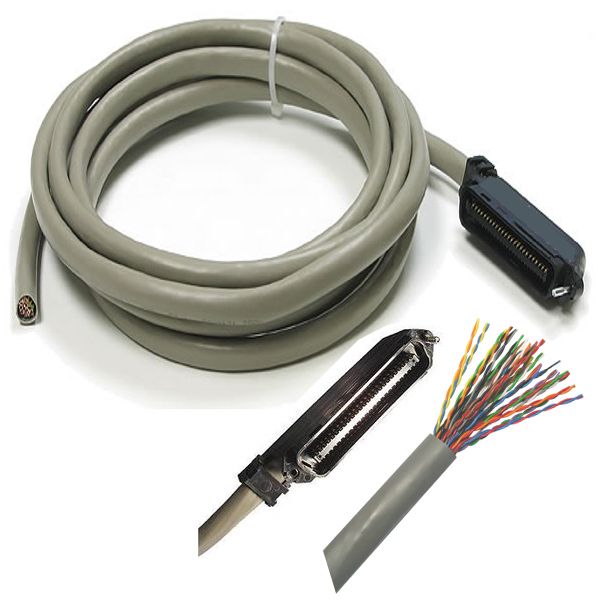

Cable Multipar de 25 pares de 2 metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
$457.62 con IVA |
AMP-25-2M 3 mts |
Cable Multipar de 25 pares de 3 metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
$546.84 con IVA |
AMP-25-2M 4 mts |
Cable Multipar de 25 pares de 4 metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
$636.05 con IVA |
AMP-25-2M 5 mts |
Cable Multipar de 25 pares de 5 metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
$725.27 con IVA |
AMP-25-2M 6 mts |
Cable Multipar de 25 pares de 6 metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
$814.48 con IVA |
AMP-25-2M N mts |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y en punta para remate en el otro extremo |
|

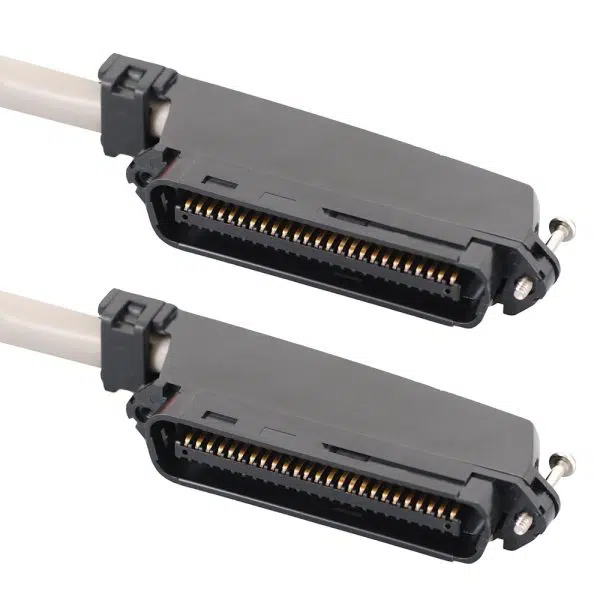

AMP-25-2M a AMP-25-2M |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y Conector Amphenol Macho NUEVO en el otro extremo |
|
AMP-25-2M a Patch Panel 24 Puertos |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y Panel de parcheo Patch Panel de 24 puertos Categoria 5e NUEVO en el otro extremo
|
|

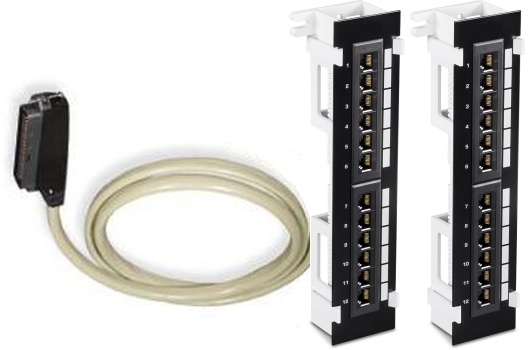

AMP-25-2M a 2 Patch Panel de Pared de 12 Puertos |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Macho NUEVO en un extremo y 2 (Dos) Panel de parcheo Patch Panel de 12 puertos cada uno Categoria 5e NUEVO total 24 puertos en el otro extremo
|
|
Cable Amphenol HEMBRA RJ21 de 25 pares (50 pines) Armado para Conmutadores, Multilineas, Multiplexores, Receptores Satelital, etc. por mencionar algunos tambien para Conmutadores Samsung, Siemens, Alcatel-Lucent |
||
AMP-25-2H 2 mts |

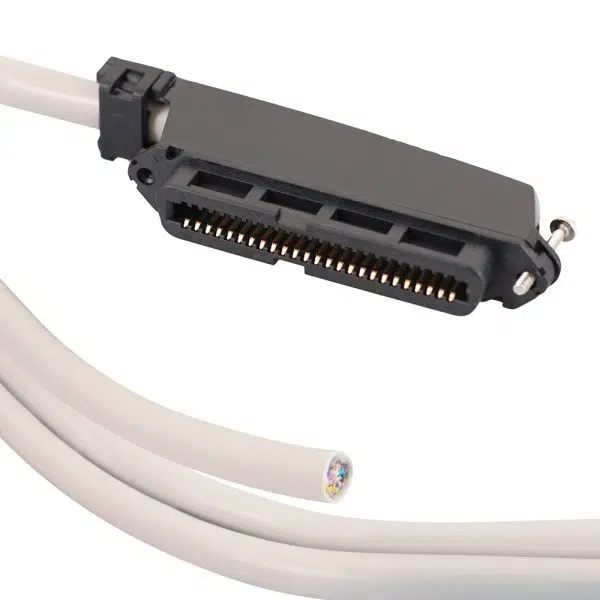

Cable Multipar de 25 pares de 2 metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
$457.62 con IVA |
AMP-25-2H 3 mts |
Cable Multipar de 25 pares de 3 metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
$546.84 con IVA |
AMP-25-2H 4 mts |
Cable Multipar de 25 pares de 4 metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
$636.05 con IVA |
AMP-25-2H 5 mts |
Cable Multipar de 25 pares de 5 metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
$725.27 con IVA |
AMP-25-2H 6 mts |
Cable Multipar de 25 pares de 6 metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
$814.48 con IVA |
AMP-25-2H N mts |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y en punta para remate en el otro extremo |
|

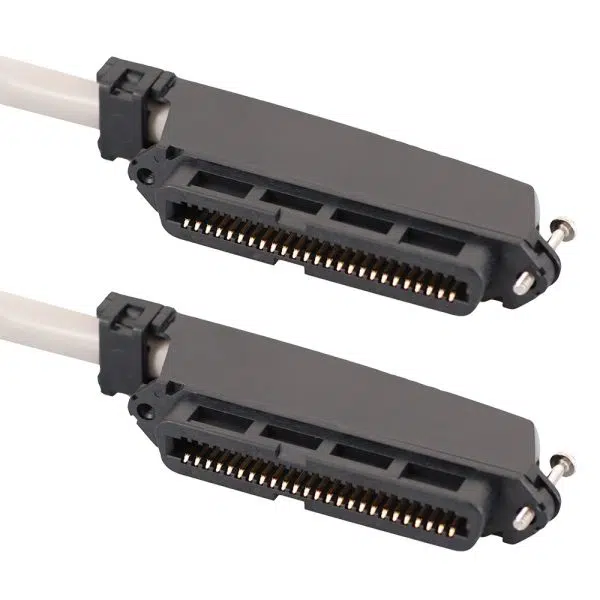

AMP-25-2H a AMP-25-2H |
Cable Multipar de 25 pares de N metros de longitud con Cable NUEVO. Conector Amphenol Hembra NUEVO en un extremo y Conector Amphenol Hembra NUEVO en el otro extremo |
|
Especificaciones del Cable:

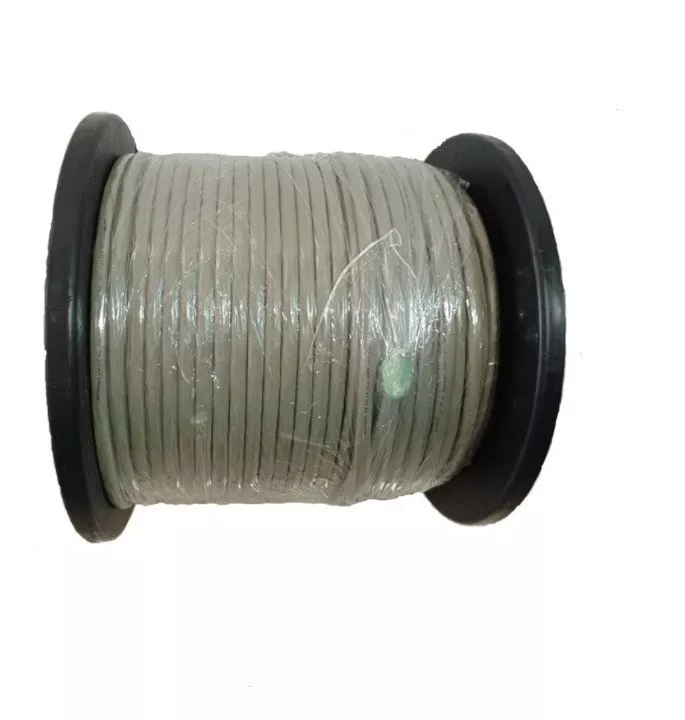

Cable EKTEL CMR 25X24 AWG Condumex 660570
Los pares de cables se identifican mediante una secuencia de dos colores que comprende un color primario de un grupo de colores (blanco, rojo, negro, amarillo, violeta) combinado con un color secundario de un segundo grupo de colores (azul, naranja, verde, Café, Gris) esta combinación da 25 pares de colores.
El blanco / azul representa el par 1: por ejemplo, el blanco con una banda azul es la punta del pin 26, el azul con una banda blanca es el anillo del pin 1.
Violet / Gris representa el par 25: por ejemplo, Violet con una banda Gris es la punta del pin 50, Gris con una banda Violet es el anillo en el pin 25.
50 Pin / 25 Pares RJ21 (Amphenol)
Colores del conector Telco
(Telephony connector Colors)
|
Color del Cable: |
|
Color del Cable: |
|---|---|---|
| Azul - Blanco Naranja - Blanco Verde - Blanco Café - Blanco Gris - Blanco |
Blanco - Azul Blanco - Naranja Blanco - Verde Blanco - Café Blanco - Gris |
|
| Azul - Rojo Naranja - Rojo Verde - Rojo Cafe - Rojo Gris - Rojo |
Rojo - Azul Rojo - Naranja Rojo - Verde Rojo - Cafe Rojo - Gris |
|
| Azul - Negro Naranja - Negro Verde - Negro Cafe - Negro Gris - Negro |
Negro - Azul Negro - Naranja Negro - Verde Negro - Cafe Negro - Gris |
|
| Azul - Amarillo Naranja - Amarillo Verde - Amarillo Cafe - Amarillo Gris - Amarillo |
Amarillo - Azul Amarillo - Naranja Amarillo - Verde Amarillo - Cafe Amarillo - Gris |
|
| Azul - Violeta Naranja - Violeta Verde - Violeta Cafe - Violeta Gris - Violeta |
Violeta - Azul Violeta - Naranja Violeta - Verde Violeta - Cafe Violeta - Gris |
|
| RING (B)
Wire Colour: |
TIP (A)
Wire Colour: |
