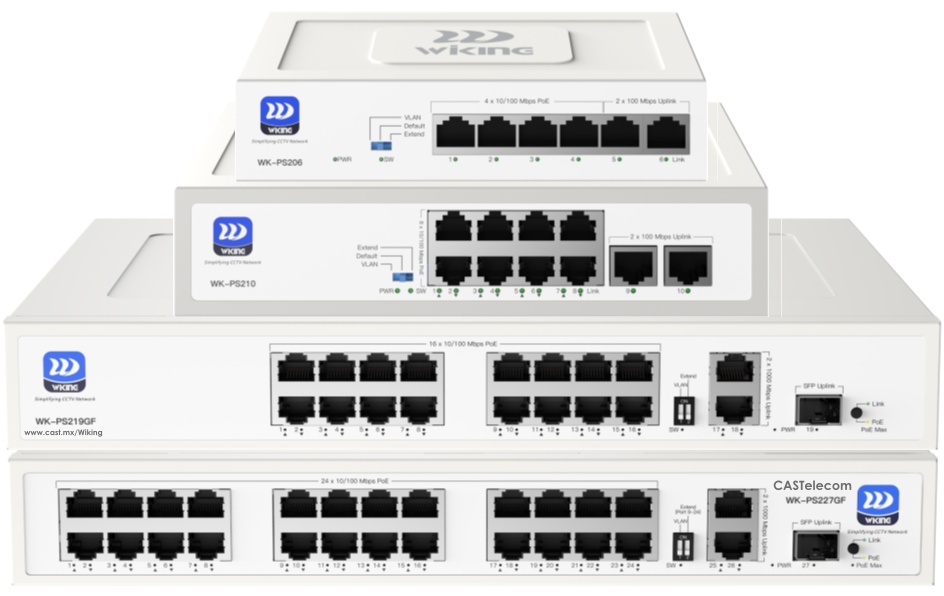

Serie WK-PS2 Wiking Switch No Administrable

Switch PoE Optimizados para CCTV VoIP de larga distancia 250 mts

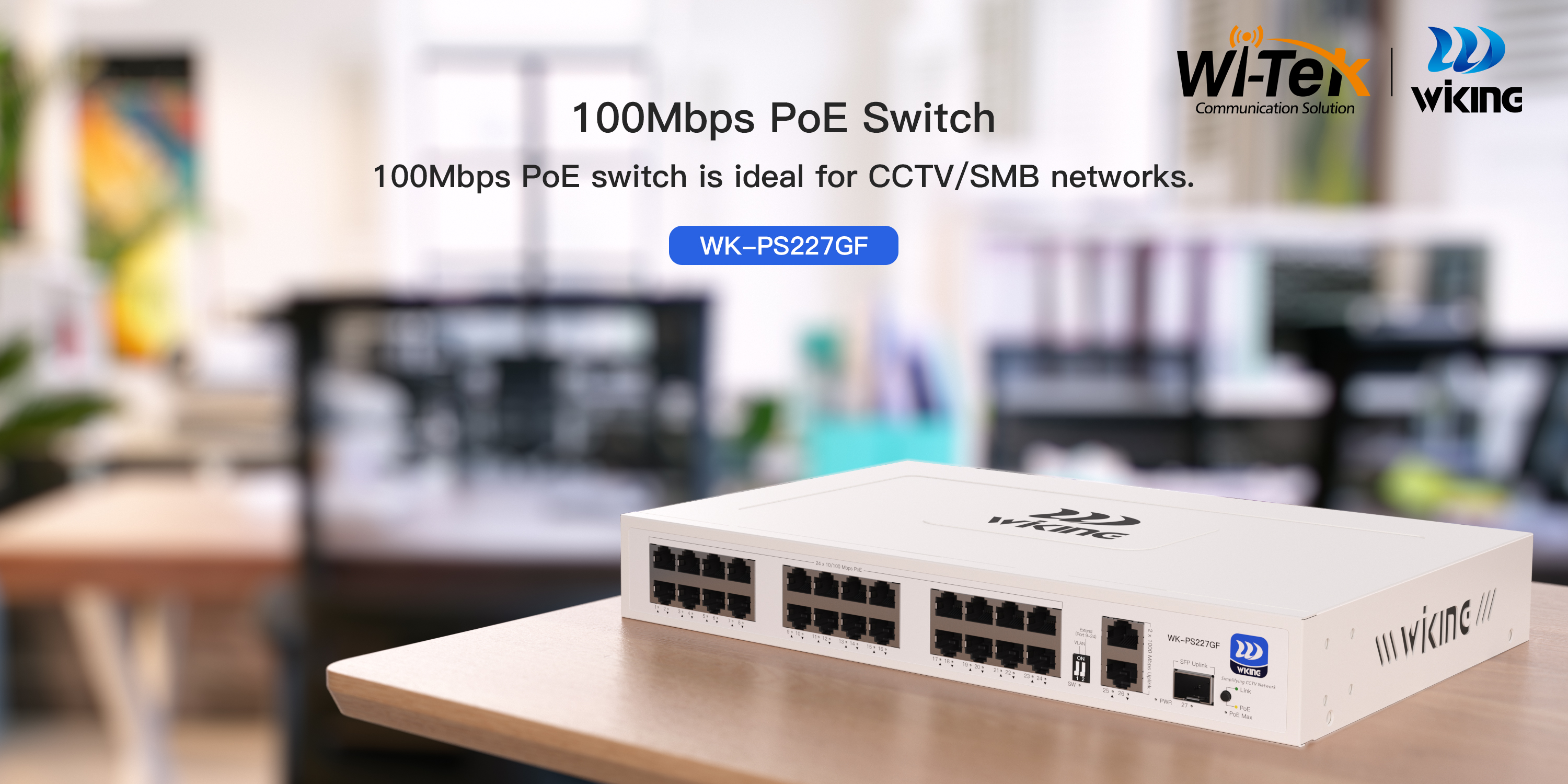

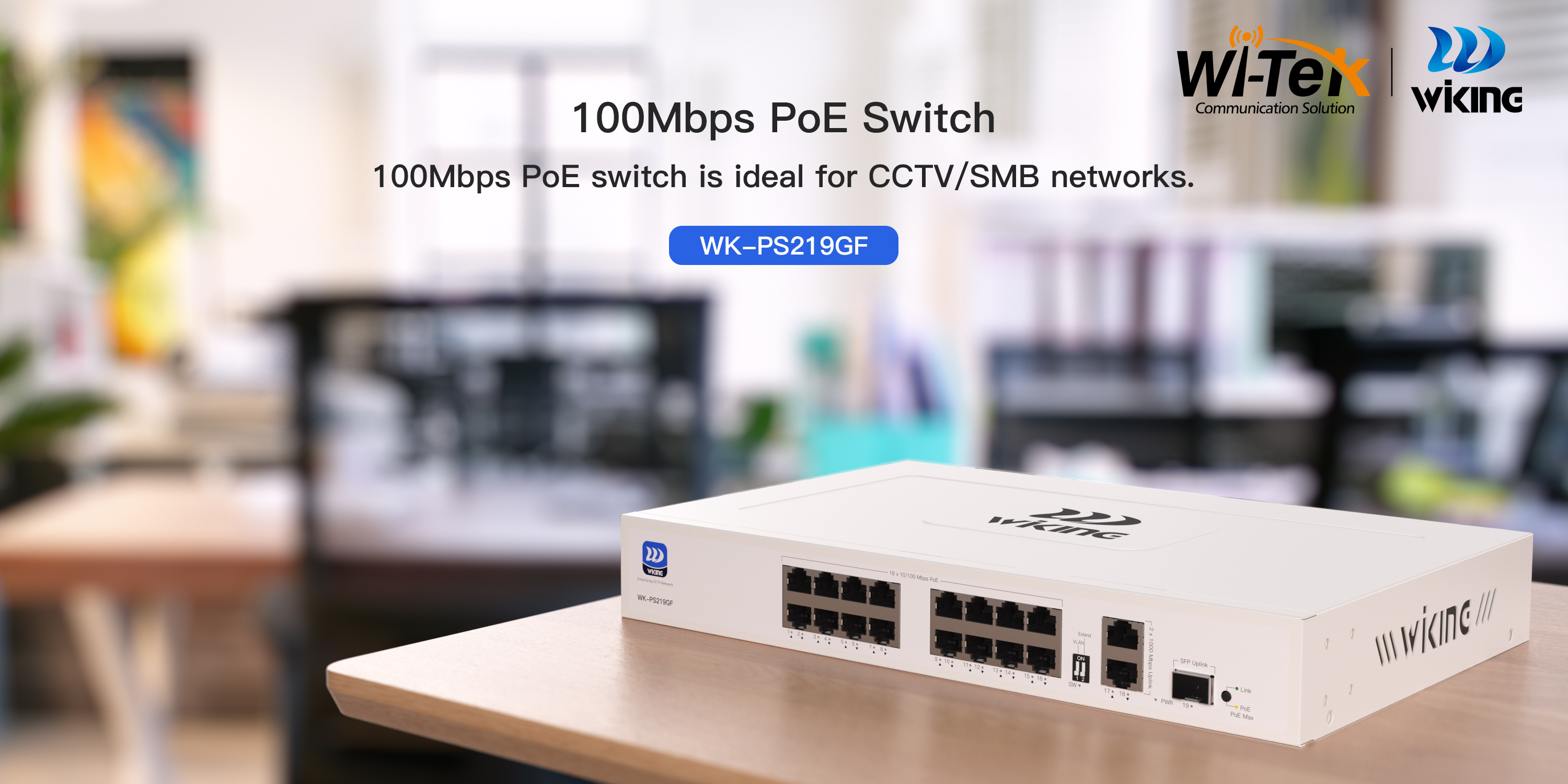

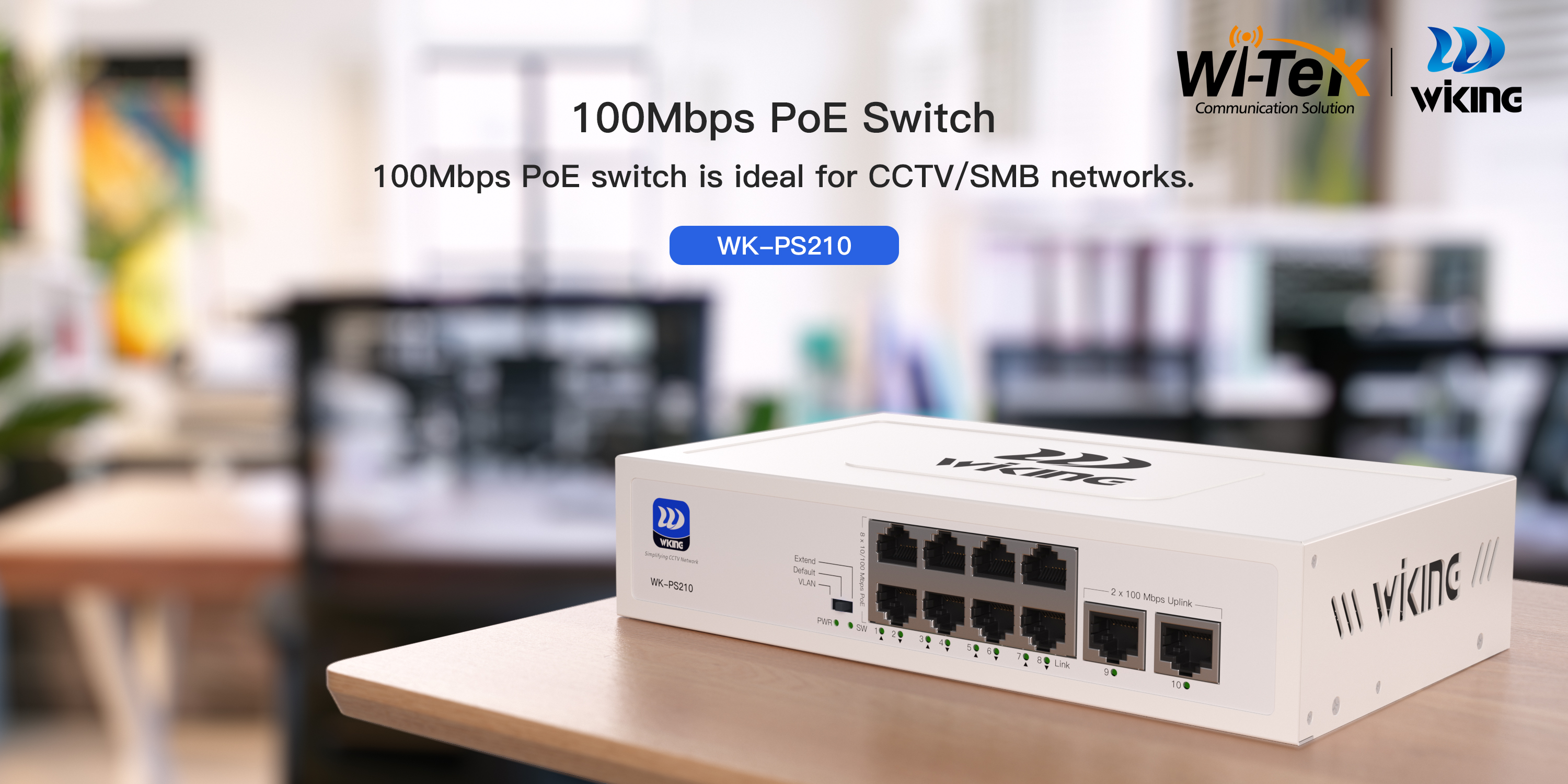

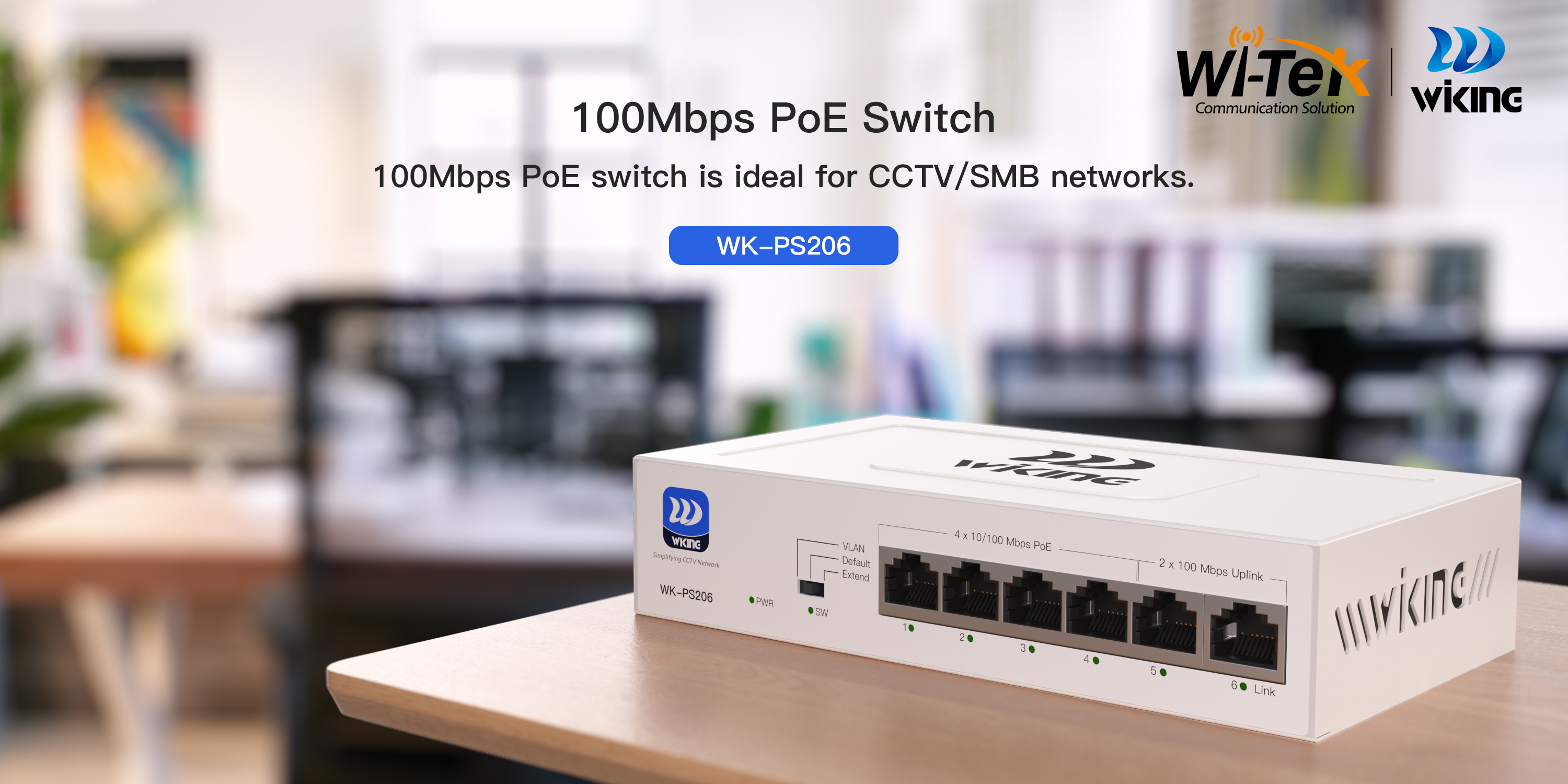

Switches PoE Serie WK-PS2 Wiking No Administrable con Precio Optimizado para CCTV, VoIP y Switching desde 4 a 24 puertos de 10/100 Mbps de larga distancia hasta 250 mts y puertos de subida Uplink RJ45 de 10/100 y Gigabit 10/100/1000 Mbps y Uplink de Fibra Óptica SFP de 1000 Mbps, Presupuesto de potencia de 45 hasta 280 Watts, VPN para aislamiento de puertos, Supervisión PD Alive Watchdog para Reinicio de Dispositivos Bloqueados, Carcasa Metálica, Sin Ventilador, Plug and Play para Conectar y Usar, Administración en la Nube sin Costo.

Puertos de enlace descendente

4*10/100Mbps RJ45 PoE Ports

8*10/100Mbps RJ45 PoE Ports

16*10/100Mbps RJ45 PoE Ports

24*10/100Mbps RJ45 PoE Ports

Puertos de enlace ascendente

2*10/100Mbps RJ45 Ports

2*10/100Mbps RJ45 Ports

2*10/100/1000Mbps RJ45 Ports
1*1000Mbps SFP Slot

2*10/100/1000Mbps RJ45 Ports
1*1000Mbps SFP Slot

PoE

Puertos PoE

Port 1-4: 802.3af/at

Port 1-8: 802.3af/at

Port 1-16: 802.3af/at

Port 1-24: 802.3af/at

Potencia de Salida PoE

30 Watts

30 Watts

Port 1: Hi-PoE 60W
Port 2-16: 30 Watts

Port 1: Hi-PoE 60W
Port 2-24: 30 Watts

Asignación de pines PoE

1/2(+), 3/6(-)

1/2(+), 3/6(-)

1/2(+), 3/6(-)

1/2(+), 3/6(-)

Presupuesto de energía PoE

45 Watts

76 Watts

180 Watts

270 Watts

Propiedades del Switch

Normas y protocolos

IEEE 802.3,
IEEE 802.3u,
IEEE 802.3x,
IEEE 802.3af,
IEEE 802.3at.

IEEE 802.3,
IEEE 802.3u,
IEEE 802.3x,
IEEE 802.3af,
IEEE 802.3at.

IEEE 802.3,
IEEE 802.3u,
IEEE 802.3x,
IEEE 802.3z,
IEEE 802.3af,
IEEE 802.3at.

IEEE 802.3,
IEEE 802.3u,
IEEE 802.3x,
IEEE 802.3z,
IEEE 802.3af,
IEEE 802.3at.

Forwarding Mode

Store and Forward

Store and Forward

Store and Forward

Store and Forward

Capacidad de Switching

1.2Gbps

2.0Gbps

9.2Gbps

10.8Gbps

Packet Forwarding Rate

0.89Mpps

1.49Mpps

6.84Mpps

8.03Mpps

MAC Address Table

2K

2K

2K

2K

Packet Buffer Memory

768Kbit

768Kbit

768Kbit

768Kbit

Jumbo Frame

15KB

15KB

2KB

2KB

Energía - Power Supply

Energía de Entrada

100~240V AC 50/60 Hz

100~240V AC 50/60 Hz

100~240V AC 50/60 Hz

100~240V AC 50/60 Hz

Consumo de energía

Reposo: 10W
Tasa de tráfico con PoE al 100%: 55W

Reposo: 14W
Tasa de tráfico con PoE al 100%: 90W

Reposo: 10W
Tasa de tráfico con PoE al 100%: 190W

Reposo: 10W
Tasa de tráfico con PoE al 100%: 280W

Características físicas

Indicadores LED

PWR
Fijo encendido: La fuente de alimentación del sistema es normal
Apagado: La fuente de alimentación del sistema es anormal
Link
Fijo encendido: Se ha establecido un enlace en la interfaz
Parpadeo: Los datos se transmiten o reciben en la interfaz
Apagado: No se establece ningún enlace en la interfaz
SW
Fijo encendido: Modo VLAN activado
Parpadeo: Modo Extend Activado
Apagado: Modo por defecto, VLAN y Extend Desactivado

PWR
Fijo encendido: La fuente de alimentación del sistema es normal
Apagado: La fuente de alimentación del sistema es anormal
Link
Fijo encendido: Se ha establecido un enlace en la interfaz
Parpadeo: Los datos se transmiten o reciben en la interfaz
Apagado: No se establece ningún enlace en la interfaz
SW
Fijo encendido: Modo VLAN activado
Parpadeo: Modo Extend Activado
Apagado: Modo por defecto, VLAN y Extend Desactivado

PWR (Verde)
Fijo encendido: La fuente de alimentación del sistema es normal
Apagado: La fuente de alimentación del sistema es anormal
PoE (Amarillo)
Fijo encendido: PoE activado
Apagado: PoE deshabilitado
Link (Verde)
Claro en: Se ha establecido un enlace en la interfaz
Parpadeo: Los datos se transmiten o reciben en la interfaz
Apagado: No se establece ningún enlace en la interfaz
SW (Verde)
Fijo encendido: Modo VLAN, modo Extend y modo PD Alive activados.
Parpadeo: Modo Extender (o modo VLAN) y modo PD Alive activados.
Desactivado: Por defecto desactiva el modo VLAN, Modo Extender y PD Alive.
PoE Max (Verde)
Encendido: Indica que el consumo de energía de PoE es superior al 95% pero inferior al 100%
Parpadeo (una vez por segundo): Indica que el consumo de energía del PoE está entre el 90% y el 95%
Apagado: Indica que el consumo de energía de PoE es inferior al 90%

PWR (Verde)
Fijo encendido: La fuente de alimentación del sistema es normal
Apagado: La fuente de alimentación del sistema es anormal
PoE (Amarillo)
Fijo encendido: PoE activado
Apagado: PoE deshabilitado
Link (Verde)
Claro en: Se ha establecido un enlace en la interfaz
Parpadeo: Los datos se transmiten o reciben en la interfaz
Apagado: No se establece ningún enlace en la interfaz
SW (Verde)
Fijo encendido: Modo VLAN, modo Extend y modo PD Alive activados.
Parpadeo: Modo Extender (o modo VLAN) y modo PD Alive activados.
Desactivado: Por defecto desactiva el modo VLAN, Modo Extender y PD Alive.
PoE Max (Verde)
Encendido: Indica que el consumo de energía de PoE es superior al 95% pero inferior al 100%
Parpadeo (una vez por segundo): Indica que el consumo de energía del PoE está entre el 90% y el 95%
Apagado: Indica que el consumo de energía de PoE es inferior al 90%

Ventiladores

Sin ventilador

Sin ventilador

Sin ventilador

Sin ventilador

Dimensiones del equipo

160*90*35mm

200*118*44mm

320*207*45mm

320*207*45mm

Dimensiones de la caja

245*190*60mm

245*190*60mm

370*290*85mm

370*290*85mm

Peso del equipo

0.37kg

0.61kg

1.61kg

1.79kg

Peso con la caja

0.64kg

0.92kg

2.14kg

2.32kg

Material

Metálico

Metálico

Metálico

Metálico

Instalación

Sobremesa y Montaje en pared

Sobremesa y Montaje en pared

Sobremesa y Montaje en Rack

Sobremesa y Montaje en Rack

Botones

Interruptores DIP

VLAN
Activa el modo VLAN y PD Alive. Todos los puertos de enlace descendente están aislados pero pueden comunicarse con los puertos de enlace ascendente. Todos los puertos PoE permiten el modo PD Alive para detectar y reiniciar los dispositivos alimentados por PoE compatibles con la línea de línea.
Default
La distancia de transmisión del puerto PoE puede llegar hasta 100 m con 100Mbps y desactivar la VLAN y el modo PD Alive.
Extend
Activa el modo Extend y PD Alive. La distancia de transmisión del puerto puede llegar hasta 250 m, pero la velocidad está limitada a 10 Mbps. Todos los puertos PoE permiten el modo PD Alive para detectar y reiniciar los dispositivos alimentados por PoE compatibles sin conexión o bloqueados.

VLAN
Activa el modo VLAN y PD Alive. Todos los puertos de enlace descendente están aislados pero pueden comunicarse con los puertos de enlace ascendente. Todos los puertos PoE permiten el modo PD Alive para detectar y reiniciar los dispositivos alimentados por PoE compatibles con la línea de línea.
Default
La distancia de transmisión del puerto PoE puede llegar hasta 100 m con 100Mbps y desactivar la VLAN y el modo PD Alive.
Extend
Activa el modo Extend y PD Alive. La distancia de transmisión del puerto puede llegar hasta 250 m, pero la velocidad está limitada a 10 Mbps. Todos los puertos PoE permiten el modo PD Alive para detectar y reiniciar los dispositivos alimentados por PoE compatibles sin conexión o bloqueados.

VLAN
Activa el modo VLAN y PD Alive. Todos los puertos de enlace descendente están aislados pero pueden comunicarse con los puertos de enlace ascendente. Todos los puertos PoE permiten que la función PD Watchdog detecte y reinicie los dispositivos alimentados por PoE sin conexión o bloqueados.
Extend
Activa el modo Extend y PD Alive. La distancia de transmisión del puerto 1-16 puede llegar hasta 250 m, pero la velocidad está limitada a 10 Mbps. Todos los puertos PoE permiten que la función PD Watchdog detecte y reinicie los dispositivos alimentados por PoE sin conexión o bloqueados.

VLAN
Activa el modo VLAN y PD Alive. Todos los puertos de enlace descendente están aislados pero pueden comunicarse con los puertos de enlace ascendente. Todos los puertos PoE permiten que la función PD Watchdog detecte y reinicie los dispositivos alimentados por PoE sin conexión o bloqueados.
Extend
Activa el modo Extend y PD Alive. La distancia de transmisión del puerto 9-24 puede llegar hasta 250 m, pero la velocidad está limitada a 10 Mbps. Todos los puertos PoE permiten que la función PD Watchdog detecte y reinicie los dispositivos alimentados por PoE sin conexión o bloqueados.

Condiciones ambientales de operación

Inmunidad a las descargas eléctricas

IEC 61000-4-5
Modo común ±4kV
Modo diferencial ±2kV

IEC 61000-4-5
Modo común ±4kV
Modo diferencial ±2kV

IEC 61000-4-5
Modo común ±4kV
Modo diferencial ±2kV

IEC 61000-4-5
Modo común ±4kV
Modo diferencial ±2kV

Protección ESD

IEC 61000-4-2
Descarga de contacto ±6kV
Descarga de aire ±8kV

IEC 61000-4-2
Descarga de contacto ±6kV
Descarga de aire ±8kV

IEC 61000-4-2
Descarga de contacto ±6kV
Descarga de aire ±8kV

IEC 61000-4-2
Descarga de contacto ±6kV
Descarga de aire ±8kV

Entorno operativo

0°C a 40°C (14°F a 131°F); 10%~90% HR sin condensación

0°C a 40°C (14°F a 131°F); 10%~90% HR sin condensación

-10°C a 50°C (14°F a 122°F); 10%~90% HR sin condensación

-10°C a 50°C (14°F a 122°F); 10%~90% HR sin condensación

Condiciones de almacenamiento

-40°C a 70°C(-40°F a 158°F); 5%~90% HR sin condensación

-40°C a 70°C(-40°F a 158°F); 5%~90% HR sin condensación

-40°C a 70°C(-40°F a 158°F); 5%~95% HR sin condensación

-40°C a 70°C(-40°F a 158°F); 5%~95% HR sin condensación

Certificaciones

Certificaciones

CE, FCC, RoHS, UKCA, RCM

CE, FCC, RoHS, UKCA, RCM

CE, FCC, RoHS, UKCA, RCM

CE, FCC, RoHS, UKCA, RCMCE, FCC, RoHS, UKCA, RC
