DGWL301 Gateway VoIP SIP OpenVox de 1 Puerto E1/T1/PRI Digital + 1 Puerto E1/T1/PRI conector RJ45 + Señalización PRI/R2/SS7 seleccionable por Software + R2 Modificado de 24 países + 2 Puertos Ethernet 10/100 Mbps + 30 Llamadas simultaneas + Registro SIP ó IAX + Peer-To-Peer + Servidor SIP + Cliente SIP + Interface Web Precio $9,734.37 con IVA DGWL301



---



---

OpenVox DGW-L301 Puerta de enlace VoIP Gateway de 1 Puerto E1/T1/PRI seleccionado por Software con señalización PRI/R2/SS7/R2 Modificado 24 Países

+ Una versión rentable y efectiva de 1 puerta de enlace E1/T1/PRI
+ Admite 1 interfaz E1/T1/PRI configurable por software
+ Señalización PRI/R2/SS7/R2-Modificado de hasta 24 países countries
+ Admite hasta 30 llamadas simultáneas
+ Sustituto del Gateway Grandstream GXW-4501 de 1 Puerto E1 y puede ocuparse para los modelos GXW4502 y GXW4504

La Puerta de enlace Gateway OpenVox modelo DGW-L301 con interface T1/E1/PRI seleccionable por software, es una solución de puerta de enlace VoIP de código abierto basada en Asterisk para Conmutadores IP-PBX, Operadores y Centros de llamadas.
El Gateway DGW-L301 es un equipo de puerta de enlace de medios convergente.
Este tipo de Gateways especializados, conecta sistemas telefónicos tradicionales PBX Legacy a redes IP e integra perfectamente VoIP PBX con PSTN públicas.
Con una Interfaz web GUI sencilla y amigable, los usuarios pueden configurar y adaptar fácilmente su puerta de enlace DGW-L301.
También se puede completar el desarrollo secundario a través de AMI (Asterisk Management Interfaz).
Es un Sustituto Uno a Uno del Gateway Grandstream GXW-4501, para el caso de los modelos GXW-4502 y GXW-4504 se puede ocupar uno por cada puerto E1, J1 ó T1descontinuado por la marca en el año 2024
La puerta de enlace DGW-L301 T1/E1/PRI admite 1 interfaz T1/E1/PRI seleccionable por software y admite hasta 30 llamadas simultáneas.

Proveedores de Telefonía Local finalizan soporte a Troncales Digitales E1 ofreciendo la migración obligada a Troncales SIP

En México, Los operadores de telefonía local como Telmex entre otros, esta enviando cartas invitación notificando la finalización del soporte a las troncales digitales E1, ofreciendo la migración a troncales SIP de una manera obligada, este Gateway puede recibir esas troncales SIP y convertir a E1 para conectar con su conmutador sin necesidad de cambiar todo el conmutador a un equipo SIP.

Los equipos DGW-L301 utiliza el protocolo SIP estándar y es compatible con la plataforma VoIP líderes en el mercado, servidores IPPBX y SIP, como Asterisk, Grandstream, Yeastar, Avaya, Samsung, Nec, Mitel, 3CX, Panasonic, FreeS-WITCH, Xorcom, Denwa, Issabel, BroadSoft y la plataforma operativa VOS VoIP.

Puede solicitar mas información completando la forma de contacto



---

Gateway DGW-L301 Aplicaciones específicas

Conecte sistemas PBX heredados a servicios VoIP de bajo costo
● Conecte sistemas PBX heredados a sitios remotos a través de enlaces VoIP privados
● Conecte sistemas IP PBX a servicios TDM heredados
● Transición gradual de PBX heredado a IP PBX
● Conectar sistemas virtualizados a servicios TDM heredados
● Transcodificación mediante la conexión de sistemas que utilizan distintos Codecs
● Conectividad Lync a proveedores SIP o TDM heredados y SIP o PBX heredado



Como Puerta de Enlace Gateway de Troncal Digital E1/T1/PRI a Troncal SIP

El Gateway DGW-L301 de OpenVox funciona perfecto como Puerta de Enlace Gateway de una Troncal Digital E1/T1/PRI para convertir los servicios y conectar mediante una Troncal SIP a Conmutador IP-PBX o Centros de Llamadas SIP



Como Puerta de Enlace Gateway de Troncal SIP a Troncal Digital E1/T1/PRI

El Gateway DGW-L301 de OpenVox funciona perfecto como Puerta de Enlace Gateway de una Troncal SIP para convertir los servicios y conectar mediante una Troncal Digital E1/T1/PRI a Conmutador PBX Legacy Híbridos Analógicos Digitales, habilitando equipos anteriores sin necesidad de cambiar el Conmutador completo.
Con esta puerta de enlace Gateway E1 T1 PRI puede seguir usando sus Conmutadores Legacy de marcas como Panasonic, Nortel, Siemens, Ericsson, NEC, Samsung, Tadiran, etc. y conectar Troncales SIP IAX de Proveedores de Telefonía Local o para enlaces entre equipos y sucursales. Con esto mantiene su infraestructura de telecomunicaciones actual y puede usar servicios de Telefonía IP SIP

Puede solicitar mas información completando la forma de contacto



---

Características de la Puerta de Enlace Gateway DGW-L301 T1/E1/PRI de OpenVox

Características del Sistema
● Disponible en 1 puerto T1/E1/PRI
● Hasta 30 comunicaciones simultáneas
● Señalización PRI/R2/SS7 disponibles
● Admite señalización R2 estándar y R2 modificada de hasta 24 países
● Admite la nueva variante R2
● Configuración sencilla y cómoda mediante Interfaz Web GUI
● Compatibilidad con Codecs G.711A, G.711U, G.729A, G.723.1, G.722, GSM
● Protocolos compatibles SIP, IAX, TCP, UDP, RTP, SSH, HTTP, HTTPS
● Admite sincronización horaria NTP y sincronización horaria del cliente
● Admite acceso SSH para administración en segundo plano
● Operación de comando CLI de Asterisk
● Interfaz API abierta (AMI)
● Gestión de grupos de puertos de soporte
● Compatibilidad con planes de marcado personalizados
● Actualización de firmware por HTTP
● Estadísticas de llamadas de soporte
● Soporta aprovisionamiento automático
● El estado del canal se muestra visualmente en tiempo real
● Admite copia de seguridad y carga de archivos respaldo de configuración
● Salida de registro detallada múltiple
● Admite el idioma chino
● Reiniciar automáticamente
● Precio asequible con un rendimiento superior
● Compatible con Conmutadores IP-PBX Grandstream, Yeastar, Avaya, Samsung, Nec, Mitel, Panasonic
● Compatible con Asterisk, Issabel, 3CX, Xorcom, Denwa, FreeSWITCH SIP Server y plataforma operativa VOS VoIP
● Configuración de reinicio automático día, semana, mes o personalizado
● Selección de idioma (chino/inglés)
● Software y plataforma: sistema operativo Linux OS
● Garantía de un año

Puede solicitar mas información completando la forma de contacto



Funciones SIP
● Admite agregar, modificar y eliminar cuentas de registro SIP
● Registro SIP con Dominio
● Admite múltiples registros SIP: Anónimo, El punto final se registra con esta puerta de enlace, Esta puerta de enlace se registra con el punto final
● Las cuentas SIP se pueden registrar en varios servidores.
● Combine diferentes troncales SIP en un grupo
● Cumplimiento de SIP (RFC3261)
● Tonos DTMF: RFC2833, Información SIP, Señalización en Banda
● Admite T.38/Fax de transferencia

Puede solicitar mas información completando la forma de contacto



Enrutamiento / Routing
● Configuración de enrutamiento flexible
● Admite enrutamiento 512
● Admite manipulación y filtrado de números que llaman y llamados
● Soporte de grupo de troncales
● Gestión de prioridad de troncales
● Admite agregar, modificar y eliminar rutas
● Agrupación de puertos E1/T1
● Admite conmutación por falla Failover

Puede solicitar mas información completando la forma de contacto



Funciones de red / Network Features
● Direccionamiento de red: IP estática y DHCP
● IPv4, UDP/TCP, DHCP, TFTP, SCP
● HTTP/HTTPS/SSH
● Soporte DDNS
● Compatibilidad con los comandos ping y trazado de ruta en la web traceroute
● Admite captura ethernet de red en la web

Puede solicitar mas información completando la forma de contacto



---

Especificaciones técnicas de la Puerta de Enlace Gateway DGW-L301 T1/E1/PRI de OpenVox

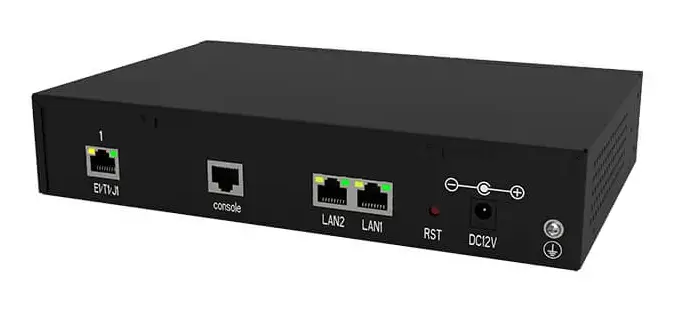

● 1 puerto T1/E1/PRI tipo RJ45
● 2 puertos Ethernet de 10/100 Mbps LAN WAN
● Reinicialización / Reinicio con Botón Pinhole
● Terminal para conexión de tierra física
● 1 Puerto consola RJ45
● Humedad de funcionamiento: 10%~90% sin condensación
● Temperatura de funcionamiento: 0°C ~ 50°C
● Consumo máximo de energía: 3 Watts
● Especificación de la fuente de alimentación: 12VDC / 1A
● Temperatura de almacenamiento: -20 °C ~ 70 °C

Puede solicitar mas información completando la forma de contacto



---





---

Pasos para Configuración de la Interface Digital para Troncal E1 R2 Modificado México

La interface web del equipo, se alcanza usando la dirección por defecto de la conexión LAN2, la dirección LAN2 por defecto se puede ver en la etiqueta del equipo así como el usuario y contraseña.

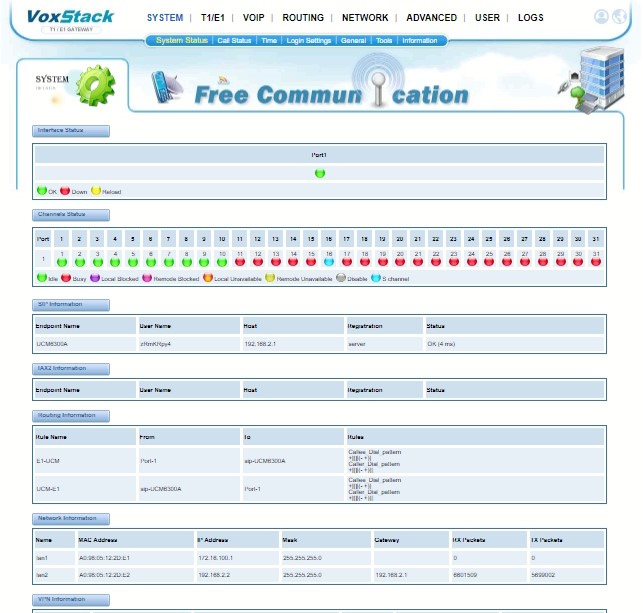

Al final ya funcionando el equipo la interface web se vera de la siguiente manera:



Asegúrese de conectar el cable de red en la interface física LAN2.

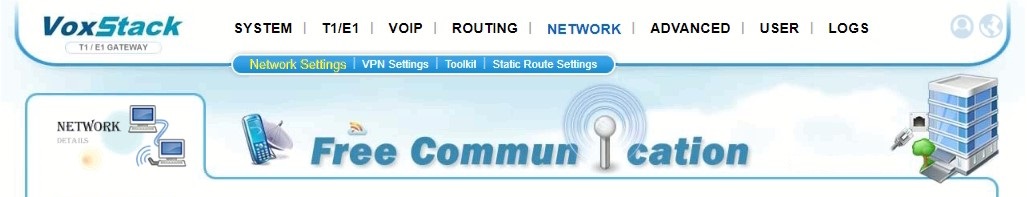

En la interface Web en el primer menú SYSTEM, seleccione Networking Settings



Pase a la sección de LAN2 y coloque la Dirección IP, Mascara de Red y la puerta de enlace Gateway necesaria que este en la misma red del equipo terminal o interface SIP.
También asegúrese de seleccionar Default Route en YES.

Al finalizar asegúrese de oprimir el botón Save



Como buena practica es necesario que se ajuste la zona horaria y se verifique que el equipo pueda alcanzar el servidor de tiempo NTP
En el mismo menú SYSTEM seleccione la pestaña Time en caso de estar en redes sin acceso a Internet solicitar al administrador la dirección IP del servidor NTP o SNTP. Comprobar que funcione y oprimir Save



Configuración de enlace E1

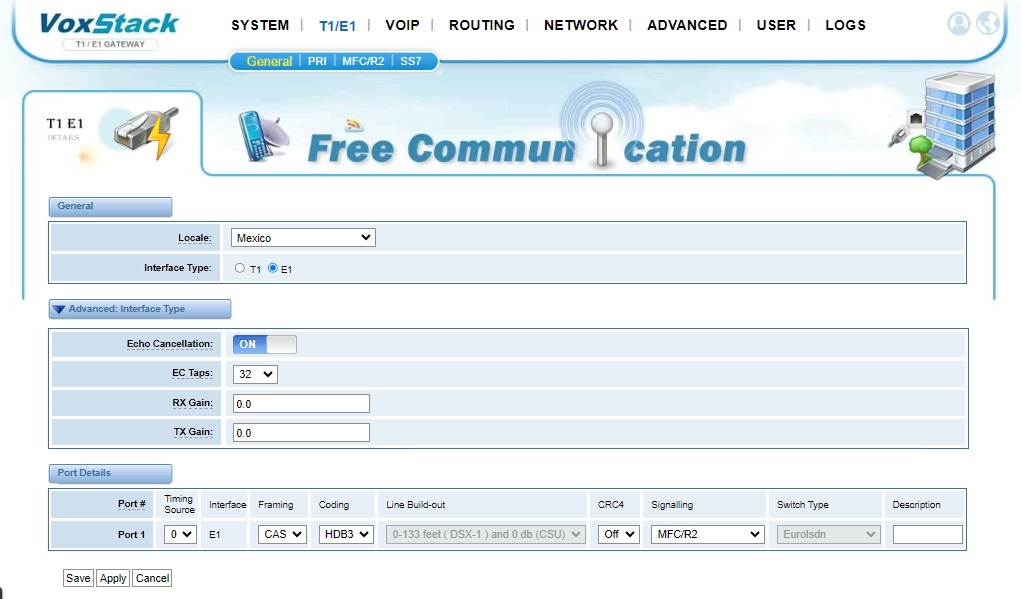

Seleccione el menú T1/E1 en la pestaña General asegúrese de colocar los siguientes parámetros, Locale seleccione México y en Interface Type seleccione E1.
Mas abajo en la sección Port Details asegurarse de colocar los siguientes parámetros, En Timing Source colocar el canal 0, después cambie el parámetro Signalling con MFC/R2, esto cambiara automáticamente los demás parámetros, confirmar que en el campo Framing quede CAS, en la columna Coding asigne HDB3, coloque en apagado off en parámetro CRC4.
Al finalizara asegúrese de oprimir el botón Save y después Apply

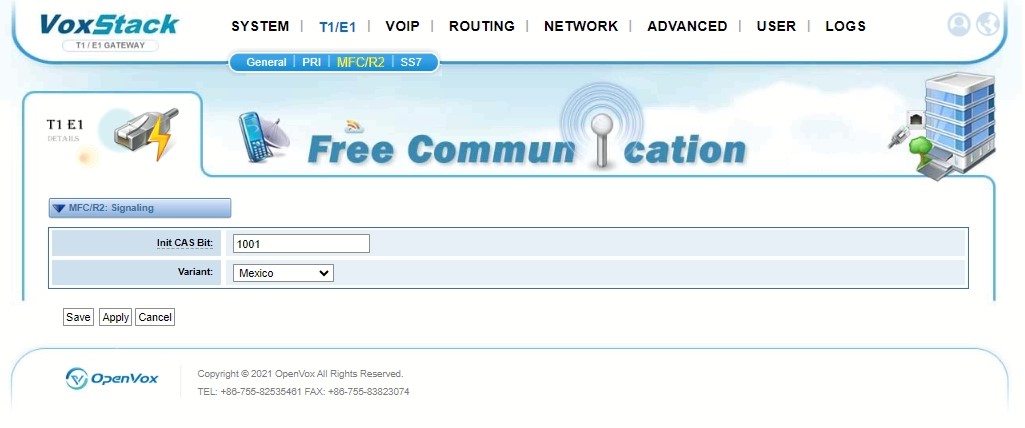

En el mismo Menú T1/E1 en la pestaña MFC/R2 Seleccione el MFC/R2 Signalling colocando los bit de inicio de señalización en Init CAS Bit en 1001 y abajo la Variant en México
Al finalizara asegúrese de oprimir el botón Save y después Apply



En el Menú ADVANCED es necesario que se modifique la Variante México de acuerdo a la señalización del proveedor, seleccione la pestaña File Editor y busque el archivo chan_dahdi.conf y oprima sobre el



En este archivo se van a modificar 2 cosas de acuerdo a como envía el proveedor la información, la primera, si el identificador de llamadas lo manda antes o después del DID, regularmente lo manda después por lo que hay que colocar la linea mfcr2_get_ani_first en NO y el largo o cantidad de dígitos del DID, se corrige la linea mfcr2_max_dnis y mfcr2_max_ani se coloca la cantidad de dígitos enviada y recibida por el proveedor, regularmente en 10 dígitos

mfcr2_max_ani
Longitud Máxima de Dígitos del número de identificación de llamadas de la llamada entrante
mfcr2_max_dnis
Longitud Máxima de los dígitos del número llamado de entrada o DID



Configuración de Rutas
Antes de realizar está configuración de rutas, ya debe de tener configurada la ruta VoIP con el nombre que se va a ocupar en esta sección.
Para configurar las rutas solo se tienen que crear sin cambios y genéricas para que los mismo dígitos que llegan, sean transferidos sin cambios o manejos de el enlace SIP a la troncal digital E1 y viceversa de E1 a SIP con el nombre que se configuro en la ruta VoIP.

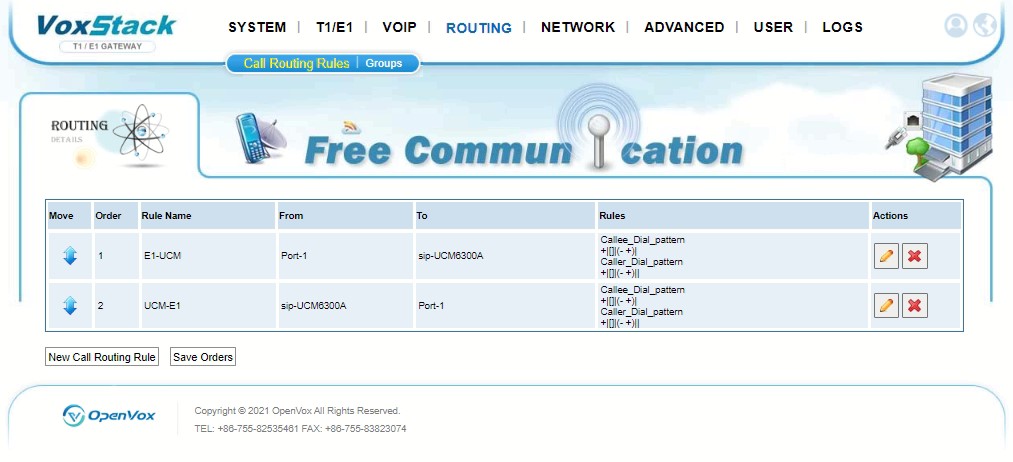

En la menú ROUTING en el menú Call Routing Rules se deben de crear 2 rutas, una de el enlace SIP a la Troncal E1 y viceversa de la Troncal E1 a SIP, no es necesario hacer ningún cambio adicional ya que se pretende que pase transparente todas las señalizaciones y números de un lado al otro.
En la sección Call Routing Rule, Coloque el nombre que guste para identificar la ruta por ejemplo "SIP a E1", en Call comes in From selección el canal SIP y abajo en Send Call Through el canal E1
Al finalizar asegúrese de oprimir el botón Save
Cree la segunda ruta ahora en sentido contrario y puede llamarla "E1 a SIP", de igual forma en Call comes in From selección ahora el canal E1 y abajo en Send Call Through el canal SIP
Al finalizara asegúrese de oprimir el botón Save y después Apply



Configuración de Linea VOIP

Esta configuración depende completamente de los datos que entregue el proveedor de la telefonía SIP y en general son los solicitados



Cualquier duda, comentario o recomendación estamos a sus ordenes aquí...



---







---

Firmware con Parche para resolver problema de RBT en llamadas del E1 a SIP

Firmware con Parche para resolver el problema de falta de tono o Ring Back Tone RBT en las llamadas realizadas de E1 a SIP. Asegúrese de respaldar la configuración antes ya que se reinicia a fabrica el Gateway DGW. Descargue y en el Menú "system->tools update firmware" cargue el archivo imagen .img
Seleccione la siguiente liga y pegue en el explorador o en la aplicación MEGA

Descargar aquí... https://mega.nz/

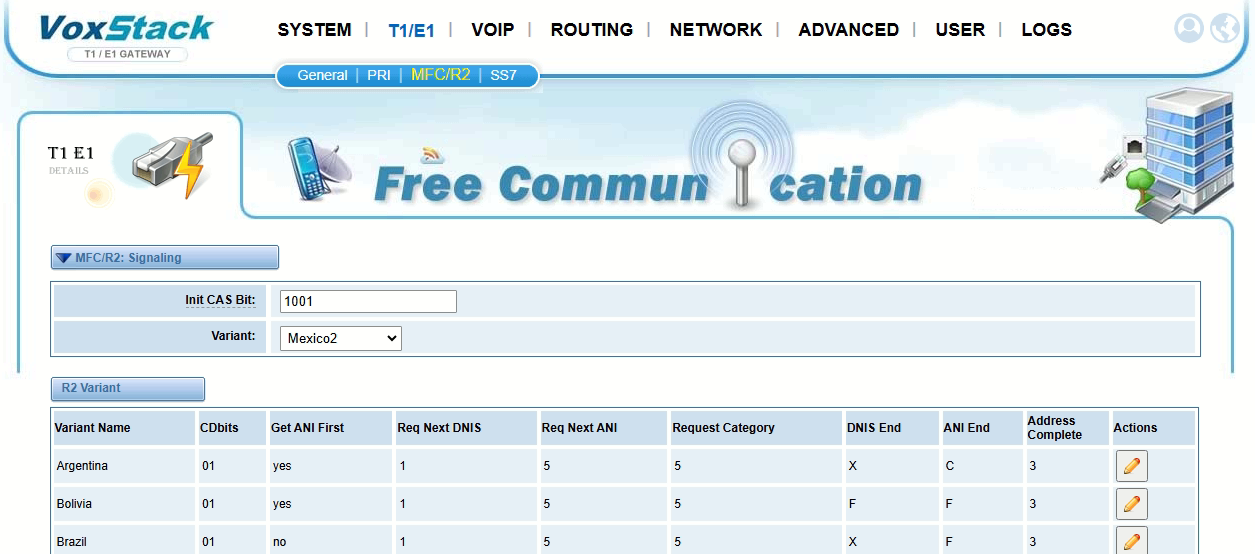

Una vez instalado el firmware y cargada la configuración guardada o realizado una configuración completa, se selecciona en el menú "T1/E1" en la pestaña "MFC/R2" seleccionar la variante "Mexico2"



Despues para editar la variante Mexico2 oprima el lapiz de la linea de la variante en cuestion



Cambien los parametros DNIS y ANI con los valores de 10 y 16 respectivamente

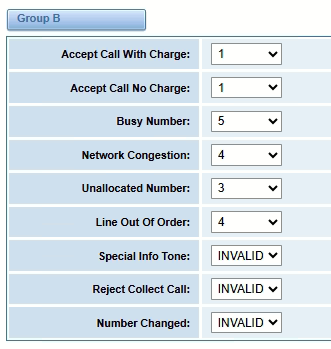

Colocar en le Parametro "Busy Number:" el numero 5
