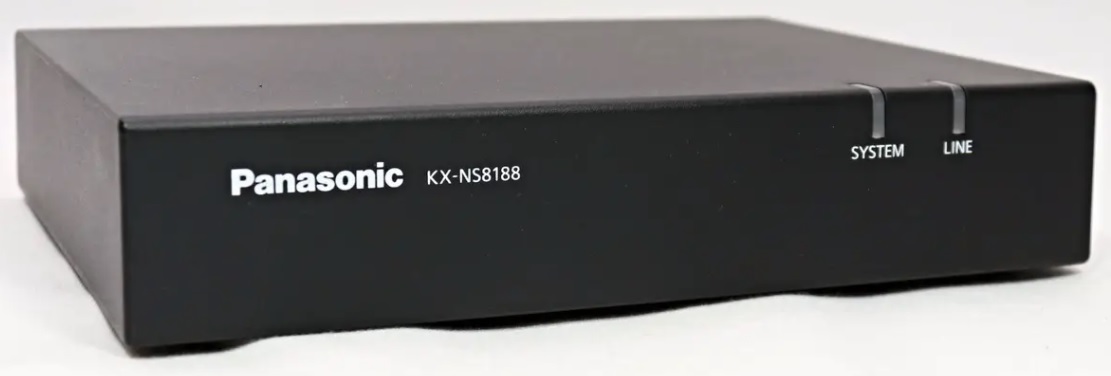

Guía  de configuración del modulo para E1 modelo KX-NS8188

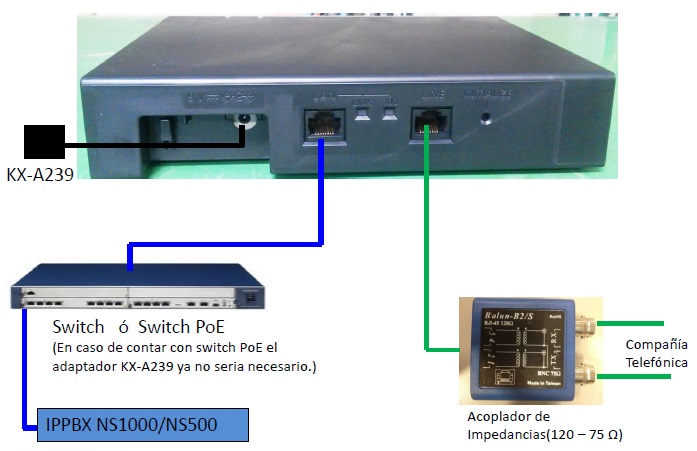

Diagrama de Conexión



1 – Si el modulo es: nuevo, ya ha tenido una configuración previa o acaba de ser actualizado se recomienda regresarlo a sus valores por default. El procedimiento es el siguiente:

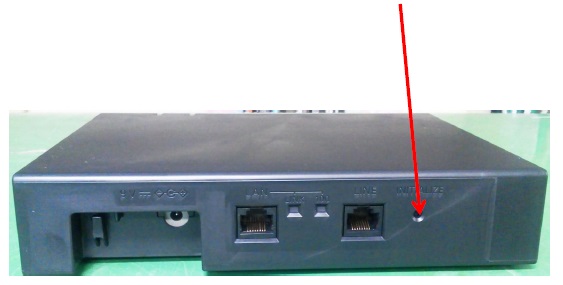

• Con el modulo NS8188 apagado presionar el botón de INITIALIZE que se encuentra en la parte posterior

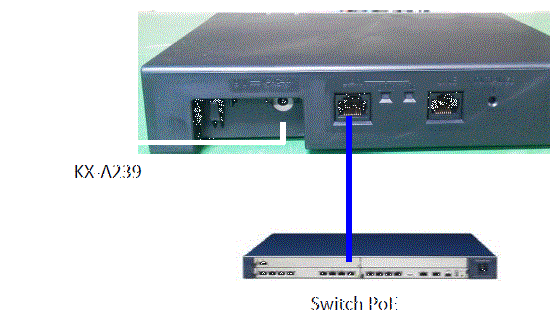

• Sin soltar el botón INITIALIZE encender el modulo, ya sea usando el adaptador de CA (KX- A239) o a través del puerto LAN a un switch con PoE

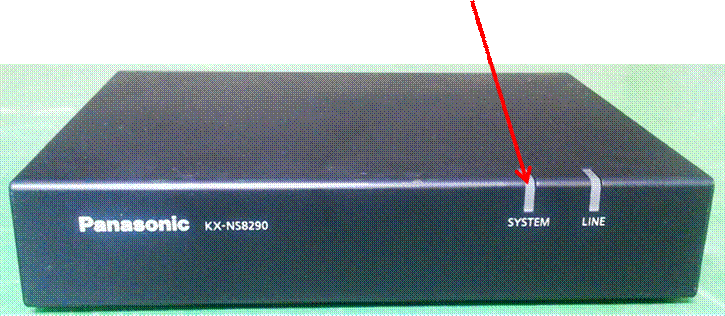

• Después de encenderlo debemos estar muy atentos ya que el led de SYSTEM primeramente va a estar encendido(en color naranja)  y al cabo de unos 3 seg. aproximadamente va a empezar a parpadear en este momento es cuando debemos soltar el botón INITIALIZE. Después de hacer esto el sistema empieza su proceso de arranque a valores de fábrica. Cuando el led de SYSTEM  quede fijo en rojo ya termino este proceso.

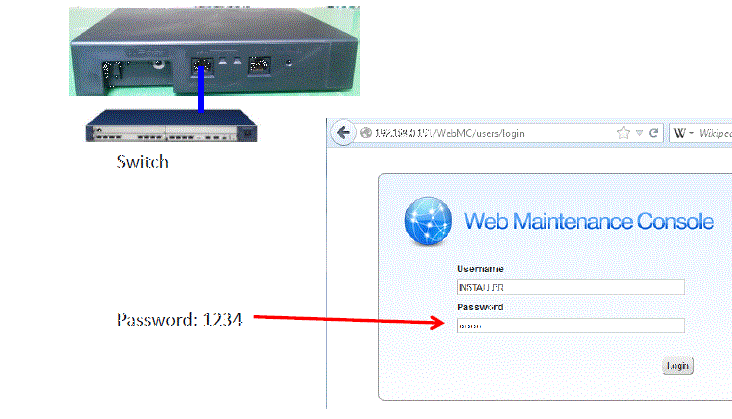

2 – Conectar el equipo al Switch o directo a una PC (en caso de haberlo encendido con le adaptador de CA) y conectarnos a administración del modulo a través de un navegador de internet(de preferencia Firefox) usando la IP de fabrica la cual es 192.168.0.151.

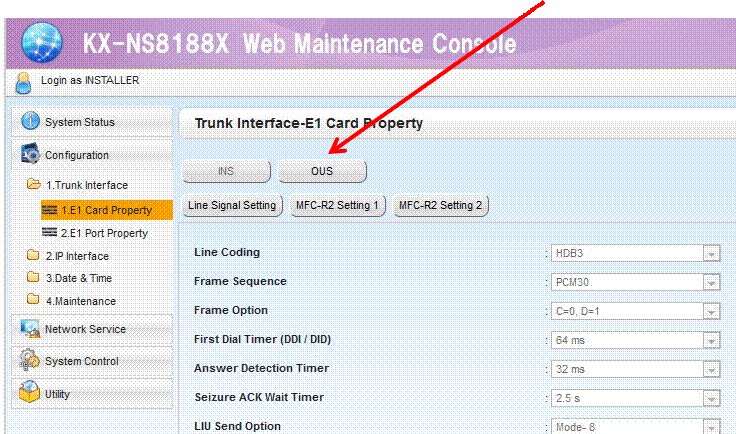

3 – Primeramente vamos a programar la parte de DR2 para lo cual hay que poner esta parte del modulo fuera de servicio. Entramos al menú Configuration – 1.Trunk Interface – 1. E1 Card Property y damos click en OUS.

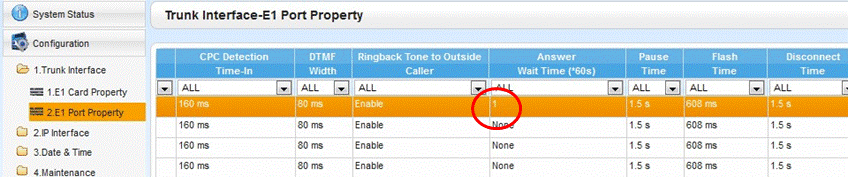

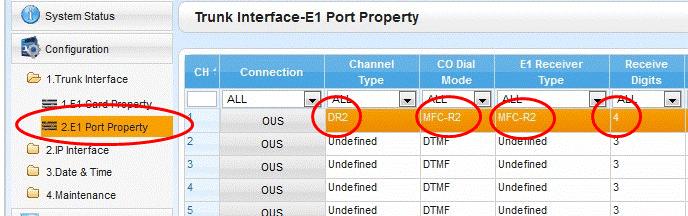

4 - Entrar a la opción  2. E1 Port Property y configurar los campos con los valores que se muestran en círculos rojos.

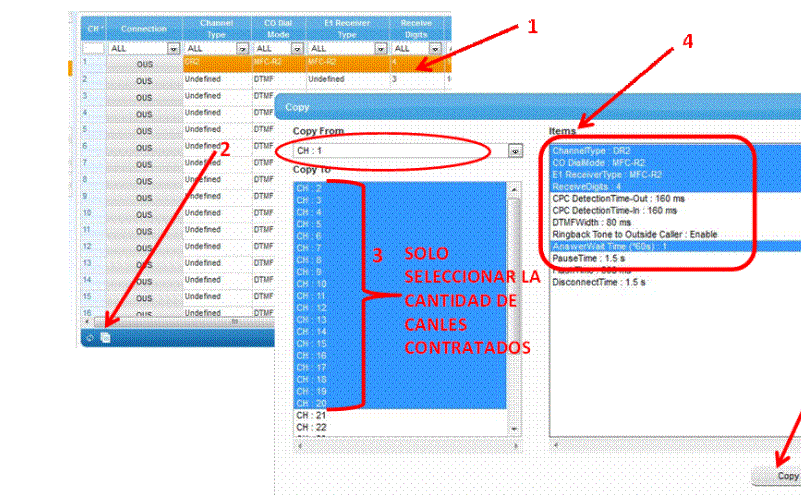

5 – Después de haber modificado dichos campos vamos a dar click sobre el icono que se encuentra en la parte inferior de esta pantalla (verificar que se tenga seleccionado el CH1 en color naranja). En la parte izquierda de la pantalla que nos aparecerá es seleccionar sola y exclusivamente los canales que se vayan a contratar (confirmar esto con el Carrier o cliente final)y en la parte derecha seleccionar los campos mostrados en la imagen. Después de esto damos click en COPY.

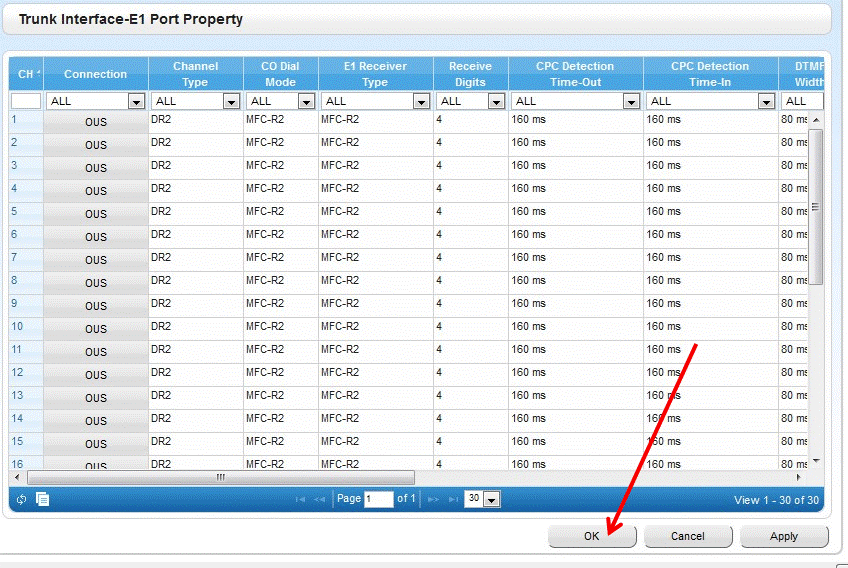

6 – Nos va a regresar a la ventana anterior en la cual ya vemos configurados todos los canales previamente seleccionados. Damos click en OK

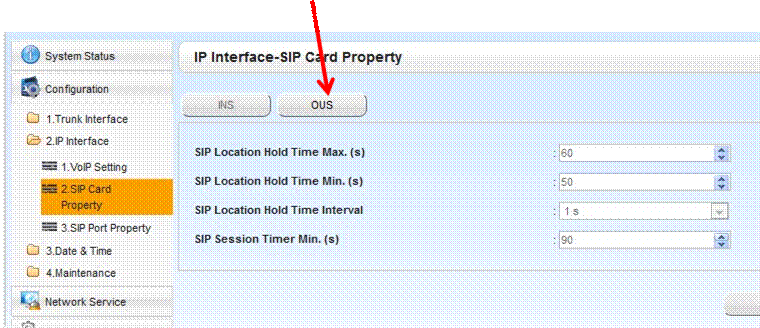

7 – Entrar a la pantalla Configuration – 2.IP Interface – 2.SIP Card Property y dar click en OUS para poner en fuera de servicio esta parte del modulo.

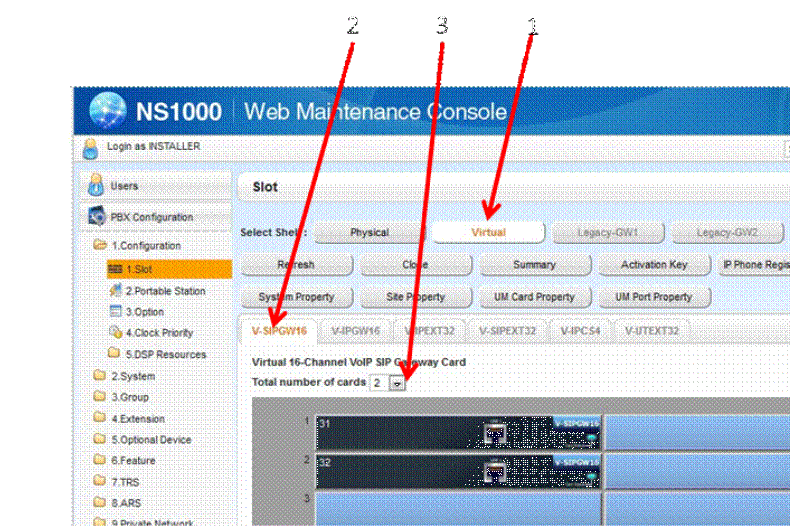

8 - Entrar a la configuración del NS1000 a la pantalla PBX Configuration – 1.Configuration – 1.Slot y seleccionar en la parte de arriba la opción de virtual. Después entrar a la pestaña de V-SIPGW16 y agregar 1 o 2 tarjetas virtuales de troncales SIP según la cantidad de troncales digitales que su hayan contratado. Por ejemplo, si se contrataron 20 troncales digitales es necesario dar de alta 2 tarjetas ya que cada tarjeta virtual es de 16 canales.

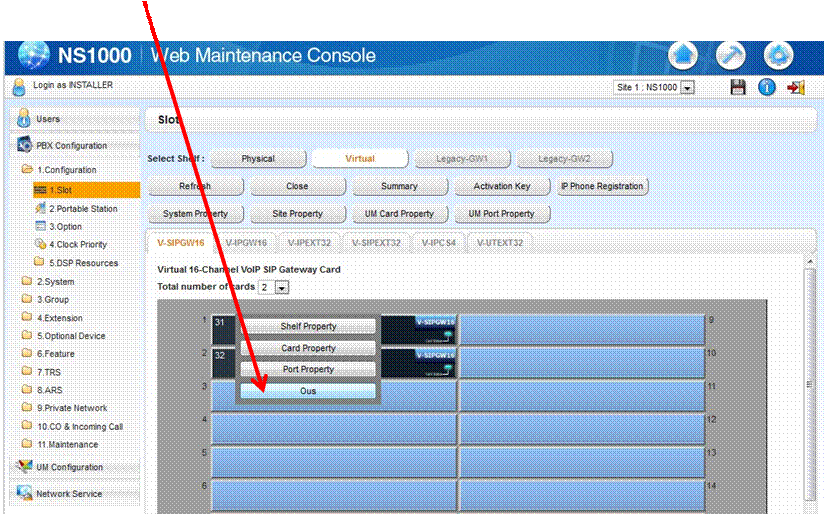

9 – Poner fuera de servicio las tarjetas virtuales que acabamos de dar de alta. Esto lo hacemos poniendo el mouse sobre la tarjeta y seleccionando OUS de las opciones que aparecen.

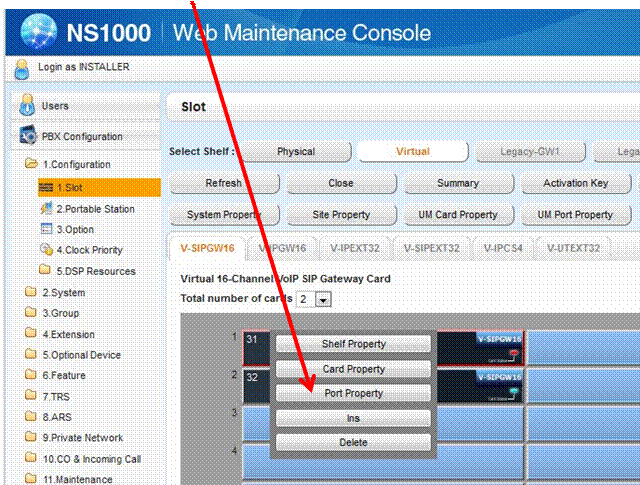

10 - Nuevamente posicionándonos sobre la tarjeta virtual seleccionamos ahora la opción de Port Property

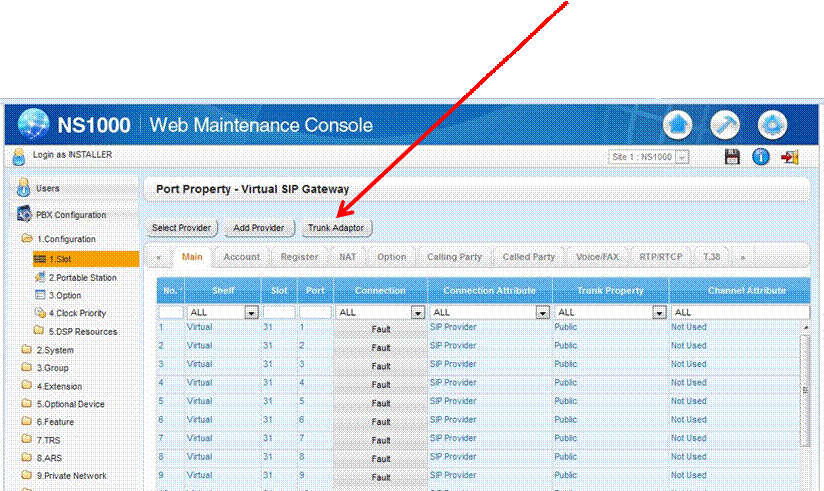

11 – Dentro de esta ventana damos click sobre la opción de Trunk Adaptor

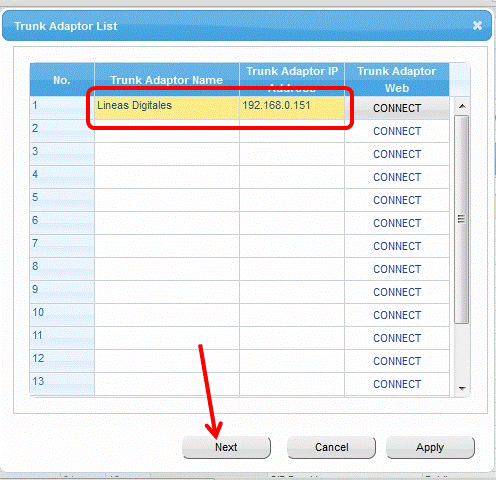

12 – Nos va a mostrar un asistente de configuración. Aquí configuramos el nombre  y lo mas importante la IP del Modulo NS8188.  Después de ajustar estos valores dar click en Next.

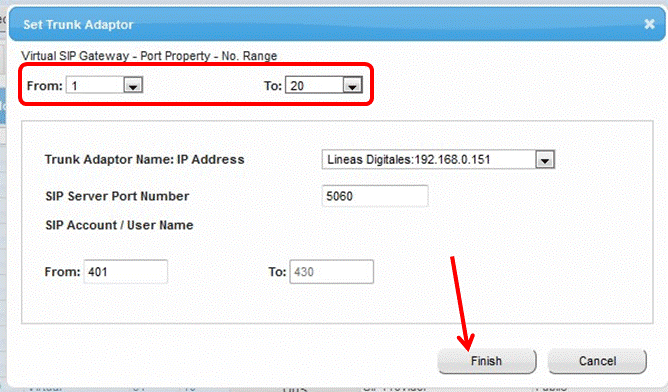

13 - En esta pantalla asignar únicamente los canales que se hayan contratado o configurado previamente en el modulo NS8188. Que pueden ser de 1 a 30. En el siguiente renglón solo confirmar los valores configurados en la ventana anterior y dar click en Finish

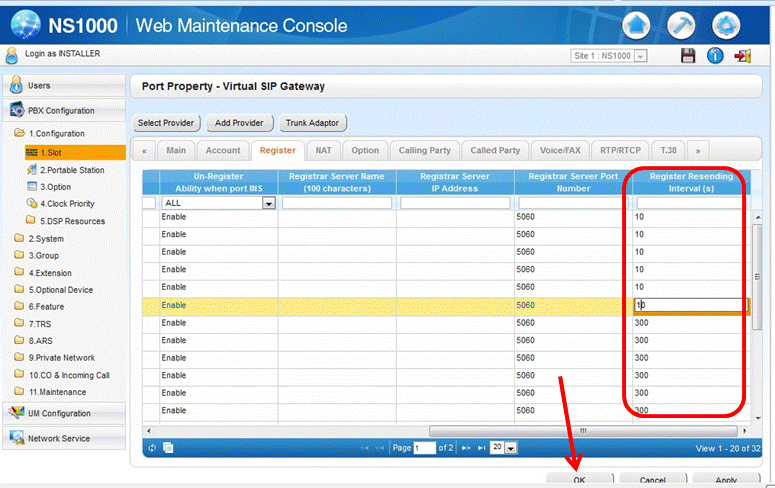

14 - Nos regresa a la pantalla de Port Property en donde vamos a entar a la pestaña de Register y en la columna de Register Resending Interval(s) ajustar el valor a 10 seg. Esto solo a los canales que hayamos habilitado. Dar click en OK

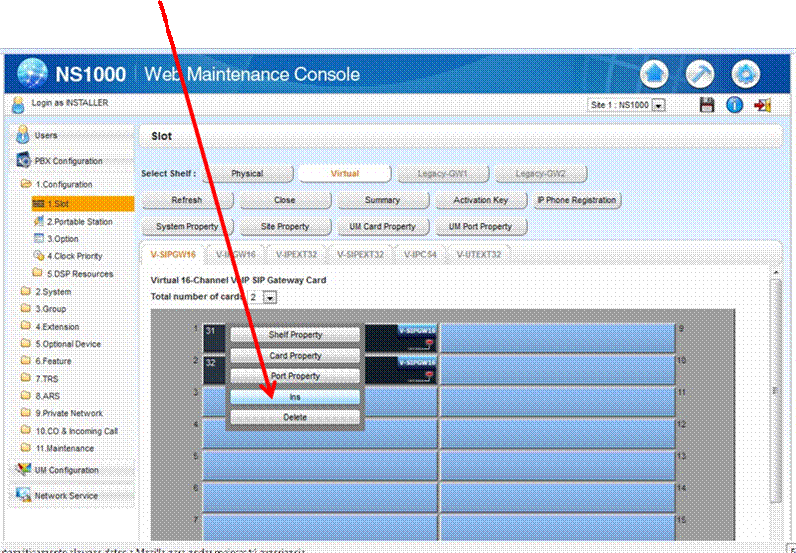

15 – Ponemos las tarjetas virtuales de nuevo en servicio seleccionando la opción INS

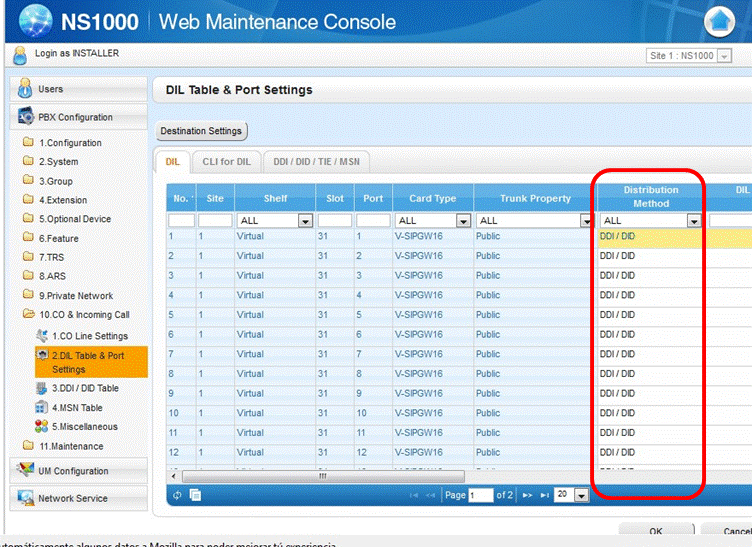

16 - Nos vamos a la pantalla 10.CO & Incoming Call – 2.DIL Table & Port Settings y verificar que en las tarjetas y canales de la V-SIPGW16  que dimos de alta tengan el valor de DDI/DID en la columna de Distribution Method

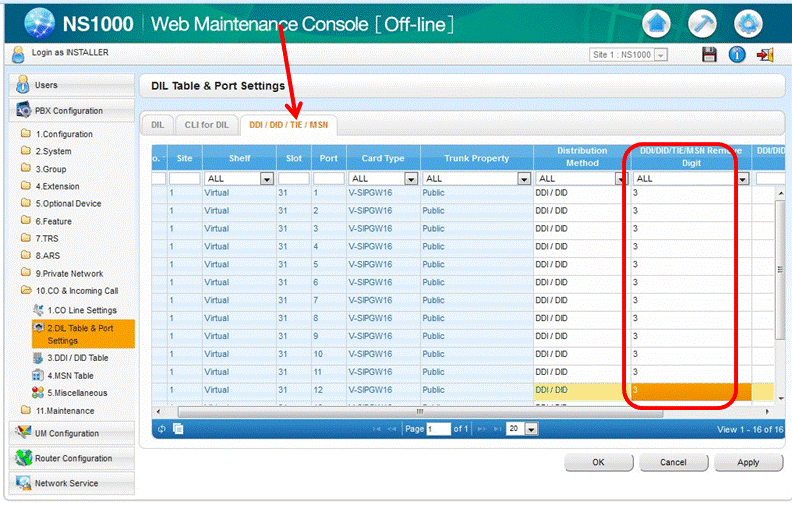

17. Dentro de la misma ventana nos pasamos a la pestaña de  DDI/DID/TIE/MSN  y en la columna de DDI/DID/TIE/MSN Remove Digit asignamos el valor de “3” al igual que el paso anterior es en todos los canales de la V-SIPGW que se han dado de alta.

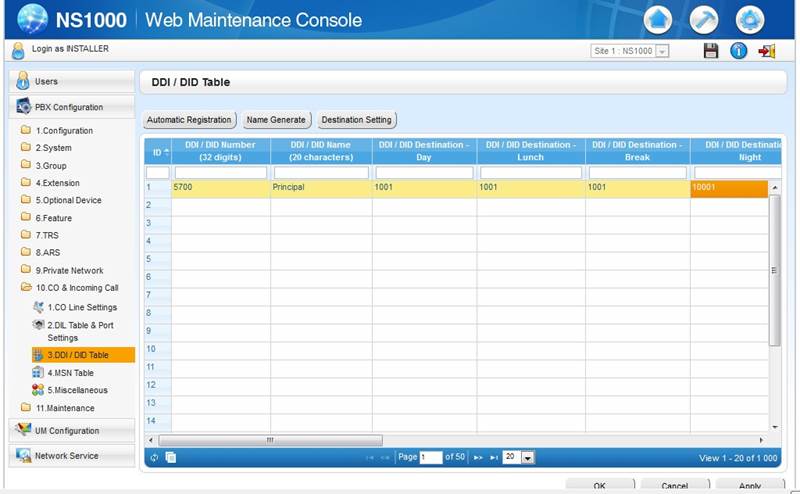

18 - Entrar a la pantalla 10. CO & Incoming Call – 3. DDI/DID Table y dar de alta el o los DID´s que el cliente haya contratado

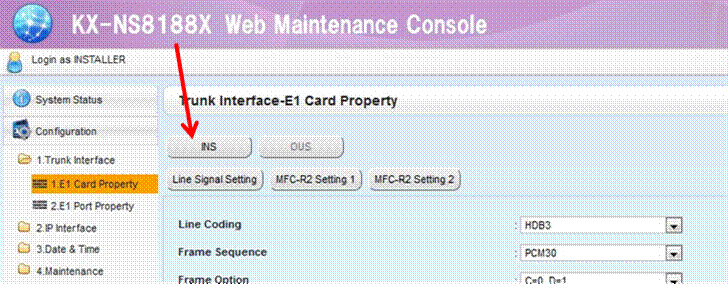

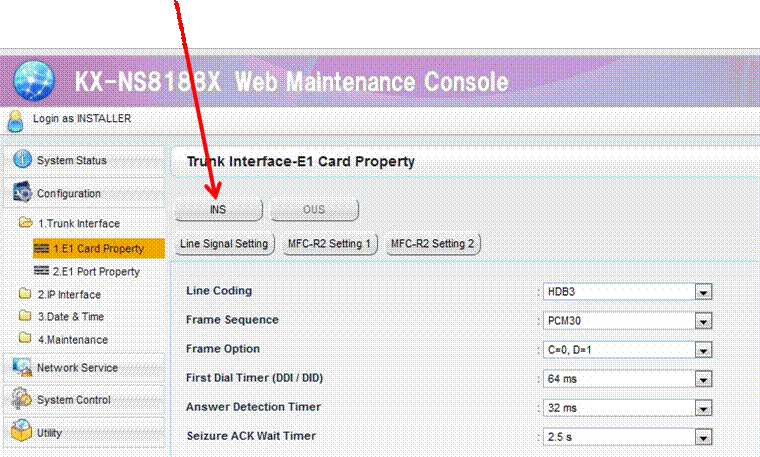

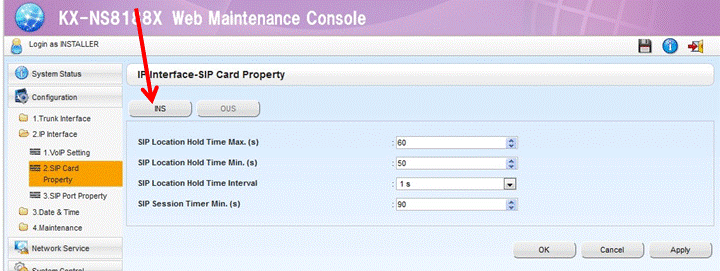

19 - Regresar a la configuración del modulo NS8188 y en la pantalla SIP Card Property dar click en INS. Lo mimo hacemos en la pantalla E1 Card Property. Con esto se termina la configuración tanto del modulo como lo referente al NS1000





---

Configuración de Caller ID



Si ya confirmamos que se pueden hacer y recibir llamadas por medio de las troncales digitales, se puede proceder a la configuración de la funcionalidad de identificador de llamadas siempre y cuando el cliente haya contratado dicho servicio.

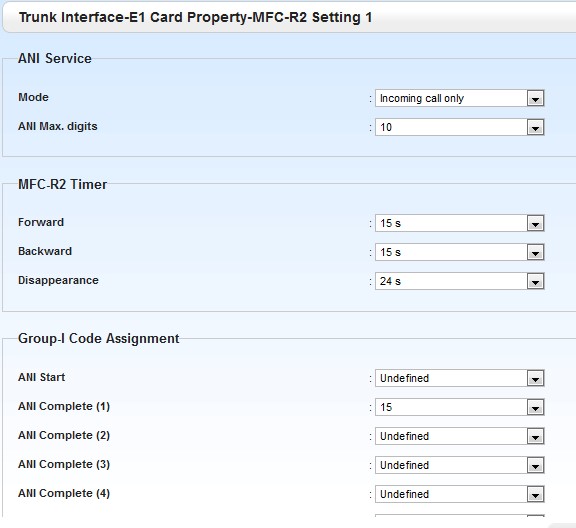

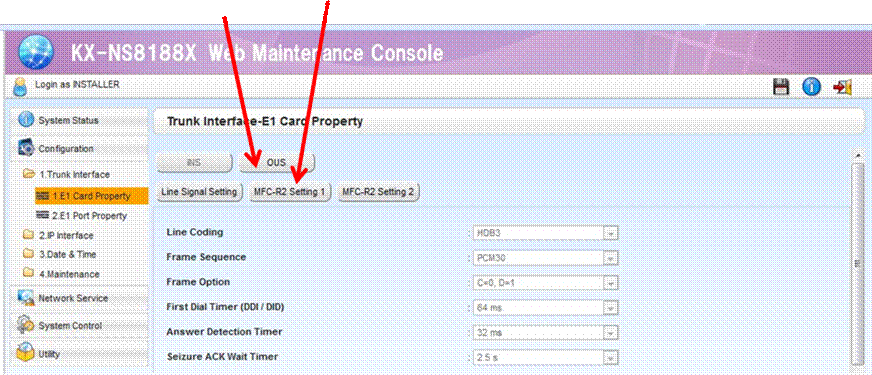

1 - Entrar a la pantalla E1 Card Property ponemos fuera de servicio la tarjeta. Después damos click sobre MFC-R2 Setting 1

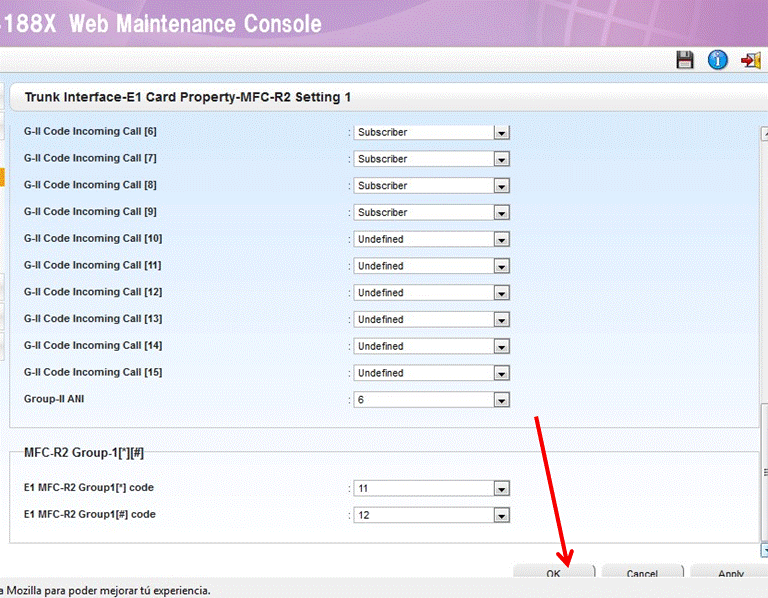

2 – Configurar los parámetros como se muestran en las siguientes imágenes





Confirmados los parámetros damos click en OK

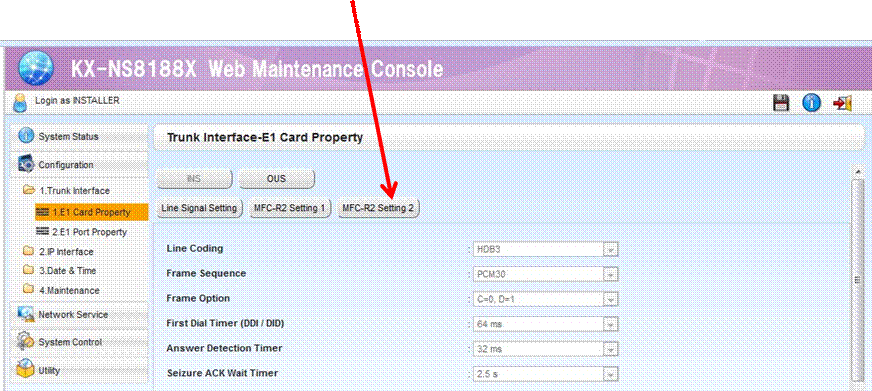

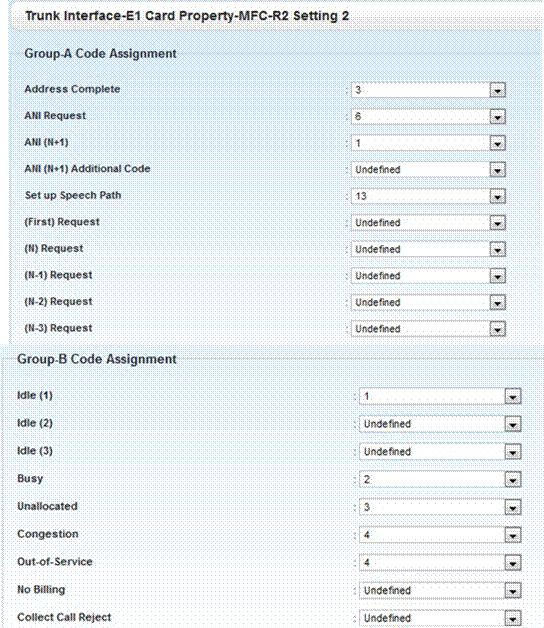

2 – Ahora entramos a la opción de MFC-R2 Setting 2



3 – Configurar los parámetros como se muestran en la imagen y dar click en OK



4 – Poner por ultimo la tarjeta de nuevo en servicio
