Especificaciones Técnicas de los recursos del sistema Panasonic KX-TDA100D

---

Especificaciones

Capacidad del Sistema

Máximo de tarjetas de expansión y de línea para ampliar el sistema Panasonic IP-PBX KX-TDA100D para empresas se puede instalar el siguiente número de tarjetas de línea y de extensión.

*1 Una tarjeta E1, PRI30 o IP-GW4 cuenta como dos tarjetas.



---

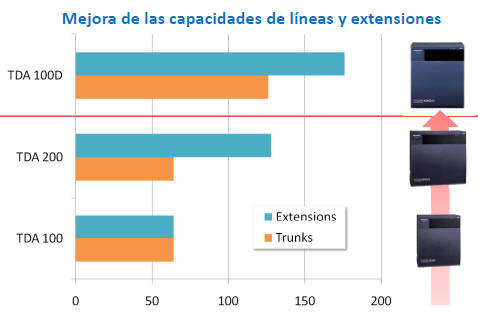

Comparativo de Capacidades de los equipos Panasonic KX-TDA100 y KX-TDA200 contra el Conmutador KX-TDA100D

Mejora las capacidades de líneas y extensiones



---

Máximo de equipamiento terminales

El sistema Panasonic IP-PBX modelo KX-TDA100D admite el siguiente número de terminales.

Máximo 126 troncales con una PRI 30 + 96LCOT.
Máximo 124 troncales con dos PRI30 + 64LCOT.
Máximo 128 troncales con 128 LCOT.
Teléfonos compatibles: Serie KX-DT300, Serie KX-NT300, Serie KX-T7600, Serie KX-T7710
Teléfonos incompatibles: Serie KX-T7400, Serie KXT7500, Serie KX-T7700, Serie KX-T30800, Serie KX-T123200, Teléfonos inalámbricos DECT KX-TD7500,
En caso de configuración máxima con teléfonos propietarios. 176 extensiones con 104 DP (DXDP) + 48 IP-PT + 24 SLT



---

Especificaciones

KX-TDA100D

Bus de control:
Bus original (16 bits, 8 MHz, 10 megabytes por segundo)

Bus de comunicación:
Conformidad con bus H.100 (1.024 intervalos de tiempo)

Conmutación:
No bloqueante

Alimentación:
100 V CA a 130 V CA; 2,8 A
200 V CA a 240 V CA; 1,7 A;
50 Hz/60 Hz

Batería externa:
+36 V CC
(+12 V CC x 3, capacidad máxima recomendada 28 Ah)
Baterías VRLA (ácido plúmbeo regulado por válvula)

Duración de Batería externa:
11 Horas con 64 Unidades de Consumo
5.5 Horas con 128 Unidades de Consumo

Tolerancia máxima:
300 ms (sin usar las baterías auxiliares)

Duración de la copia de seguridad de memoria:
7 años

Marcación:
Línea
Marcación por pulsos (DP) 10 pps,
Marcación por tonos (DTMF) 20 pps
Extensión
Marcación por pulsos (DP) 10 pps,
Marcación por tonos (DTMF) 20 pps

Conversión de modo:
DP-DTMF, DTMF-DP

Frecuencia de tono:
20 Hz / 25 Hz (se puede seleccionar)

Límite de bucle de línea:
1600 ohms como máximo

Condiciones ambientales
Temperatura
0 ºC a 40 ºC
Humedad
Humedad: 10% a 90% (sin condensación)

Línea de llamada de conferencia
Desde llamada de conferencia de 10 x 3 participantes
hasta llamada de conferencia de 4 x 8 participantes

Música en espera (MOH):
2 puertos
(control de nivel: -11 dB a +11 dB en incrementos de 1 dB)

MOH1:
Puerto de origen de música externo

MOH2:
Puerto de origen de música interno
/ externo seleccionable

Buscapersonas:
Interno

Control de nivel:
-15 dB a +6 dB en incrementos de 3 dB
Externo
2 puertos

Control de volumen:
-15 dB a +15 dB en incrementos de 1 dB)

Puerto de interfaz en serie:
RS-232C
1 (máximo 115,2 kbps)
USB
1

Cable de conexión de extensión:
TLU
Cable de 1 par (T, R)
TED
Cable de 1 par (D1, D2) o
Cable de 2 pares (T, R, D1, D2)
Interfaz TED CS
Cable de 1 par (D1, D2)
Interfaz TED CS (alta densidad)
Cable de 4 pares (D1, D2)
Consola SDE y módulo de teclas adicional
Cable de 1 par (D1, D2)

Dimensiones:
334 mm (Ancho)
390 mm (Alturra)
270 mm (Profundidad)
Peso (completamente montado):
Menos de 12 kg



---

Teléfonos específicos Panasonic COMPATIBLES con el
Conmutador IP-PBX KX-TDA100D

El sistema Panasonic IP-PBX modelo KX-TDA100D es compatible con los teléfonos siguientes:

+ Teléfonos específicos digitales (por ejemplo, serie KX-DT300)
+ Teléfonos específicos IP (por ejemplo, serie KX-NT300)
+ Extensiones portátiles (por ejemplo, KX-TCA364, KX-TCA275)
+ Consolas SDE (por ejemplo, KX-DT390)
+ Teléfonos convencionales (por ejemplo, KX-T7710)



---

Teléfonos específicos Panasonic INCOMPATIBLES con el
Conmutador IP-PBX KX-TDA100D

El sistema Panasonic IP-PBX modelo KX-TDA100D NO es compatible con los siguientes teléfonos:

+ Teléfonos específicos digitales de la serie KX-T7400
+ Teléfonos específicos digitales de la serie KX-T7500
+ Teléfonos específicos analógicos (por ejemplo, serie KX-T7700)
+ Teléfonos específicos de la serie KX-T30800 y consolas SDE
+ KX-NT400 y KX-NT366 Teléfonos específicos IP





---
