Servidor de comunicaciones Conmutadores Alcatel-Lucent OmniPCX Office RCE

El sistema telefónico empresarial para las empresas medianas, grandes y muy grandes Alcatel-Lucent OmniPCX Office ahora Opentouch SMB,  está diseñada para una capacidad máxima de hasta 230 extensiones y 110 líneas o troncales. Es un servidor de comunicaciones IP nativo hibrido compatible con tecnología digital y analógica.

El servidor de comunicaciones CS Alcatel-Lucent OmniPCX® Enterprise ofrece soluciones de comunicación empresarial diseñadas para la era digital. Conecta a toda la empresa y le proporciona la libertad, la movilidad, la calidad, multi presencia y la agilidad que necesita para hacer crecer su negocio.

En la actual economía global digital IP, las empresas necesitan mejorar su competitividad y ofrecer a sus empleados la flexibilidad del trabajo híbrido. Las comunicaciones corporativas son fundamentales para trabajar mejor juntos y mejorar la atención al cliente.

Alcatel- Lucent OmniPCX Enterprise Communication Server Purple OXE Purple le permite comunicarse con sus equipos y clientes esté donde esté. Cada interacción puede convertirse en una relación duradera gracias a OXE Purple, ya que permite la comunicación desde sus aplicaciones empresariales.

Garantice la continuidad de su negocio con la tecnología segura y de alta disponibilidad de la plataforma. Además, con una nube híbrida puede modernizar sus comunicaciones progresivamente.



---

Cuatro tamaños de Plataforma OmniPCX

Alcatel-Lucent OmniPCX Office RCE
+ Compact (C)
+ Small (S)
+ Medium (M) descontinuado 2022
+ Large (L) descontinuado 2022
+ Large 150W (L150) a partir del año 2022

Todas las unidades OmniPCX Office RCE están equipadas inicialmente con:
• Una potente CPU denominada PowerCPU con procesador de señales digitales DSP SIP en el núcleo con 16 canales VoIP nativos interconstruidos
• Una tarjeta de memoria en la bahia para memoria

Un disco duro adicional se requiere en los siguientes casos:
• Más de 30 horas de almacenamiento de mensajería vocal
• Almacenamiento de estadísticas del centro de llamadas

La unidad Compact es un armario de montaje mural.

Los chasis Small, Medium y Large (Pequeño, Mediano y Grande respectivamente) son apilables. Los chasis pequeño, mediano y grande pueden integrarse en un bastidor rack de 19 pulgadas empleando un Kit opcional de arneses de montaje en bastidor.

Los chasis pequeño y mediano pueden montarse en una pared empleando el Kit opcional de arneses para montaje mural.

El chasis Small (Pequeño) puede recibir alimentación de 110 voltios o 220 voltios. Los chasis Medium y Large (Mediano y Grande respectivamente) presentan referencias diferentes cuando reciben alimentación de 110 voltios o 220 voltios.



---

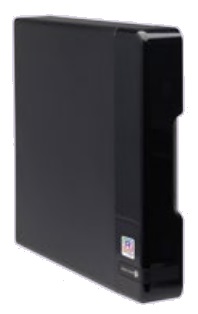

OmniPCX Office RCE Compact

De 6 a 16 Usuarios
hasta 200 Usuarios IP
Armario de montaje mural o pared
Dos ranuras:
• Una ranura dedicada para la CPU
• Una ranura universal (excepto SLI16)
• Placa hija mini-mix opcional en la CPU
Adaptador externo de 12 V CA/CC
Convertidor CC/CC interno
Cubierta de plástico de cableado extraíble

Puede solicitar mas información completando la forma de contacto



---

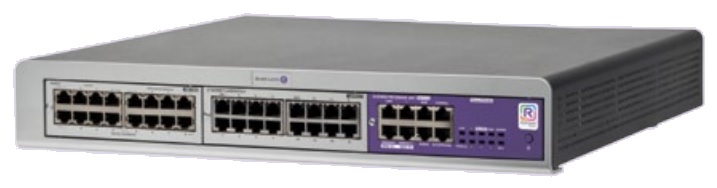

OmniPCX Office RCE Small

De 6 a +20 Usuarios
hasta 200 Usuarios IP
Tres ranuras:
• La ranura de la CPU es dedicada
• Dos ranuras universales (excepto SLI16)
- 1U 1 Unidad de Rack
– Altura: 66 mm (2,60 pulgadas)
– Anchura: 442 mm (17,40 pulgadas)
– Profundidad: 400 mm (15,75 pulgadas)
– Peso (sin embalaje): 6 kg (13,22 libras)
– Potencia máxima/típica: 70 W/28 W
– Nivel de ruido: máx. 40 dBA

Puede solicitar mas información completando la forma de contacto



---

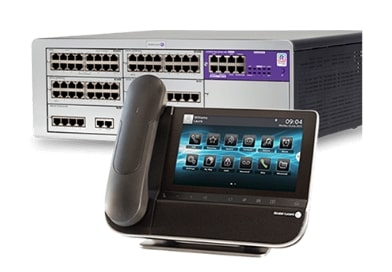

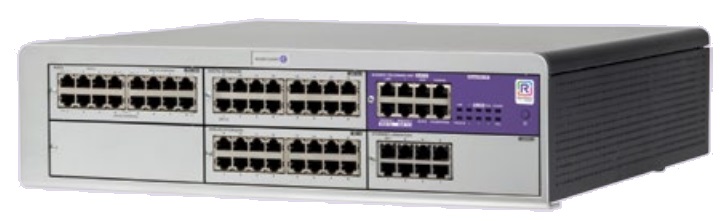

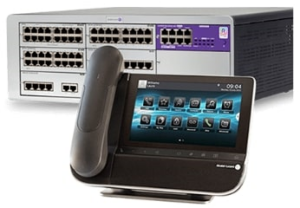

OmniPCX Office RCE Medium

De 15 a 60 Usuarios
hasta 200 Usuarios IP
Seis ranuras:
• La ranura de la CPU es dedicada
• Cinco ranuras universales
+ Descontinuado a partir del 2022, lo sustituye Large 150W o L150
- 2U 2 Unidades de Rack
– Altura: 111 mm (4,37 pulgadas)
– Anchura: 442 mm (17,40 pulgadas)
– Profundidad: 400 mm (15,75 pulgadas)
– Peso (sin embalaje): 11 kg (24,25 libras)
– Potencia máxima/típica: 88 W/40 W
– Nivel de ruido: máx. 41 dBA

Puede solicitar mas información completando la forma de contacto



---

OmniPCX Office RCE Large

De 30 a 90 Usuarios
hasta 200 Usuarios IP
Nueve ranuras:
• La ranura de la CPU es dedicada
• Cuatro ranuras universales
• Las otras cuatro ranuras aceptan todas las placas excepto UAI16-1 y MIX
+ Descontinuado a partir del 2022, lo sustituye Large 150W o L150 - 3U 3 Unidades de Rack
– Altura: 111 mm (4,37 pulgadas)
– Anchura: 442 mm (17,40 pulgadas)
– Profundidad: 400 mm (15,75 pulgadas)
– Peso (sin embalaje): 11 kg (24,25 libras)
– Potencia máxima/típica: 88 W/40 W
– Nivel de ruido: máx. 41 dBA

Puede solicitar mas información completando la forma de contacto



---

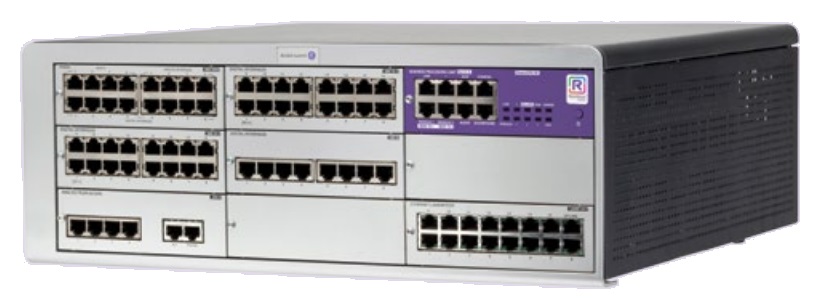

OmniPCX Office RCE Large 150W L150

De 30 a 90 Usuarios
hasta 200 Usuarios IP
Nueve ranuras:
• La ranura de la CPU es dedicada
• Cuatro ranuras universales
• Las otras cuatro ranuras aceptan todas las placas excepto UAI16-1 y MIX

Nuevo Chasis Alcatel-Lucent OXO Connect L150W y PowerMex-2

OXO Connect R5.0 optimiza las plataformas basadas en PowerCPU-EE, reemplazando el antiguo chasis mediano (5 ranuras libres) y el chasis grande (8 ranuras libres), con el nuevo L150W (8 ranuras libres). Este nuevo chasis L150W viene con potencia adicional y mejora la competitividad al ofrecer una gran capacidad a un precio más bajo. L150W admite el mismo conjunto de placas que el chasis grande y mediano.

Los antiguos chasis de expansión Mediano (3EH08336xx) y Grande (3EH08337xx) también se reemplazan por el nuevo chasis de expansión L150W.

OXO Connect R5.0 presenta una nueva versión para PowerMEX y sus kits de enlace de módulo 1 y 2 asociados. El nuevo PowerMEX-2 brinda acceso a la potencia máxima del nuevo rack L150W.

3EH02163AA OXO Connect Large - 150W - all countries but US and China AA31
3EH02163DU OXO Connect Large - 150W - US AA31
3EH02163DZ OXO Connect Large - 150W - China AA31
3EH02166AA Expansion Rack Large 150W – all countries but US and China AA31 800,00 776.00
3EH02166DU Expansion Rack Large 150W – US AA31
3EH02166DZ Expansion Rack Large 150W – China AA31
3EH02167AA Module link kit #1 for the first additional expansion module AA35
3EH02168AA Module link kit #2 for the second additional expansion module AA35
3EH73084AP PowerMEX-2 board AA36 850,00 825.00 3EH05023AA Power supply board kit for rack L150W 110V/220V A36

Alcatel-Lucent OmniPCX Office Communication Server - Installation Manual

Puede solicitar mas información completando la forma de contacto



---

Tarjetas y Placas disponibles para la plataforma OmniPCX

El conjunto de tarjetas disponibles cubre todas las interfaces necesarias para responder a las necesidades del cliente. Estas placas se insertan en la plataforma elegida para proporcionar distintos puertos de comunicaciones y explotar el máximo potencial de la plataforma Alcatel-Lucent OmniPCX Office RCE. Algunas tarjetas pueden mejorarse asociándolas a otras placas y placas hijas subtarjetas.



---

Tarjetas de Procesadoras CPU para la plataforma OmniPCX Office

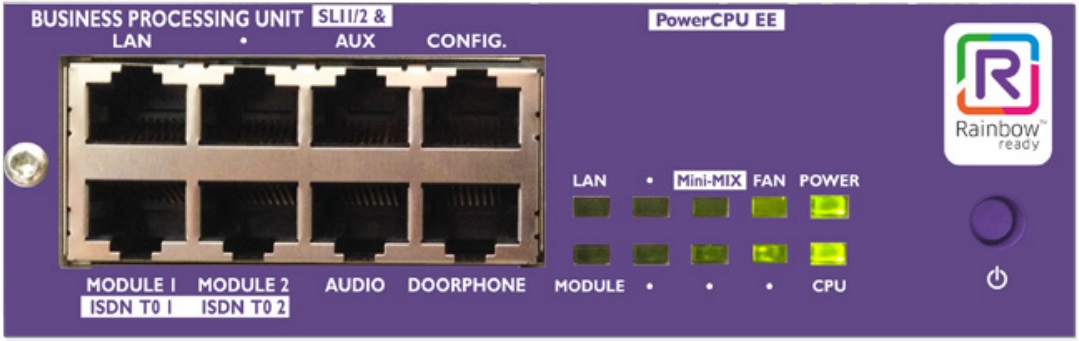

Alcatel-Lucent BUSINESS PROCESSING UNIT PowerCPU EE RainboUw Ready 3EH04028AA
• PowerCPU EE (PowerPC e300) CPU MPC8377 800 Mhz
– Compatible Chasis (compacto, S, M, L, L150)
– Todos los requisitos y opciones
¬ Placa hija de memoria MSDB Mass Storage Daughter Board de 8 GB (EMMC embedded Multi-Media Card)
¬ Supervisión de hardware
• 16 canales VoIP DSP integrados (opción: hasta 48 puertos DSP)
Software • Linux Kernel 2.6.29.6
• Placa hija (equipamiento opcional adicional)
¬ Auxiliary Function Unit AFU: música externa reproductor de CD, portero automático, altavoz voceo externo
¬ High Speed Link HSL1 o HSL2: para interconexión de varios armarios (chasis S, M, L)
¬ Mini-MIX 2/0/2 (Solo disponible en chasis compacto)
¬ Placa adicional VoIP 32 para ampliar a 48 canales VoIP
¬ Placa adicional VoIP 64 para ampliar a 60 canales VoIP)



Alcatel-Lucent BUSINESS PROCESSING UNIT PowerCPU CARD 3EH73084AK

Alcatel-Lucent BUSINESS PROCESSING UNIT CPU-4 CARD 3EH73068AC

Alcatel-Lucent BUSINESS PROCESSING UNIT CPU-3m CARD 128Mb 3EH73068ABJB

Alcatel-Lucent BUSINESS PROCESSING UNIT CPU-3 CARD 128Mb 3EH73048ALAB

Alcatel-Lucent BUSINESS PROCESSING UNIT CPUE-2 CARD 3EU23006AC

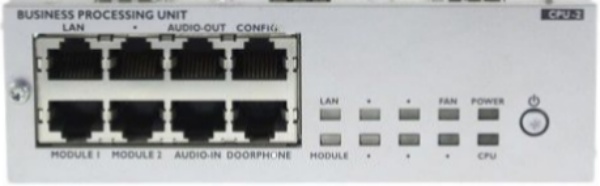

Alcatel-Lucent BUSINESS PROCESSING UNIT CPU-2 CARD 3EH73048AJAB

Alcatel-Lucent BUSINESS PROCESSING UNIT CPUe CARD 3EH73026AG

Alcatel-Lucent BUSINESS PROCESSING UNIT CoCPU-2 CARD 3EH73048AK

Alcatel-Lucent BUSINESS PROCESSING UNIT CoCPU-1 CARD 3EH73048AG

Alcatel-Lucent BUSINESS PROCESSING UNIT CoCPU CARD 3EH73026AF



---

Tarjetas de Troncal para la plataforma OmniPCX Office

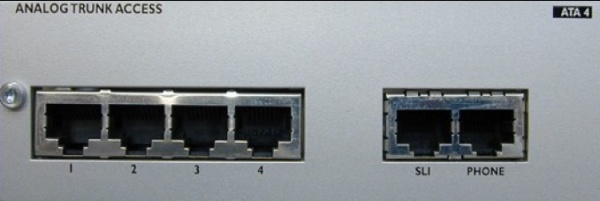

Alcatel-Lucent ANALOG TRUNK ACCESS APA4 APA8 DDI4
Acceso a enlaces troncales analógicos. 3EH73031xx
Opción CLI-DSP
Modularidad: 4 y 8 puertos de Troncal Analógica

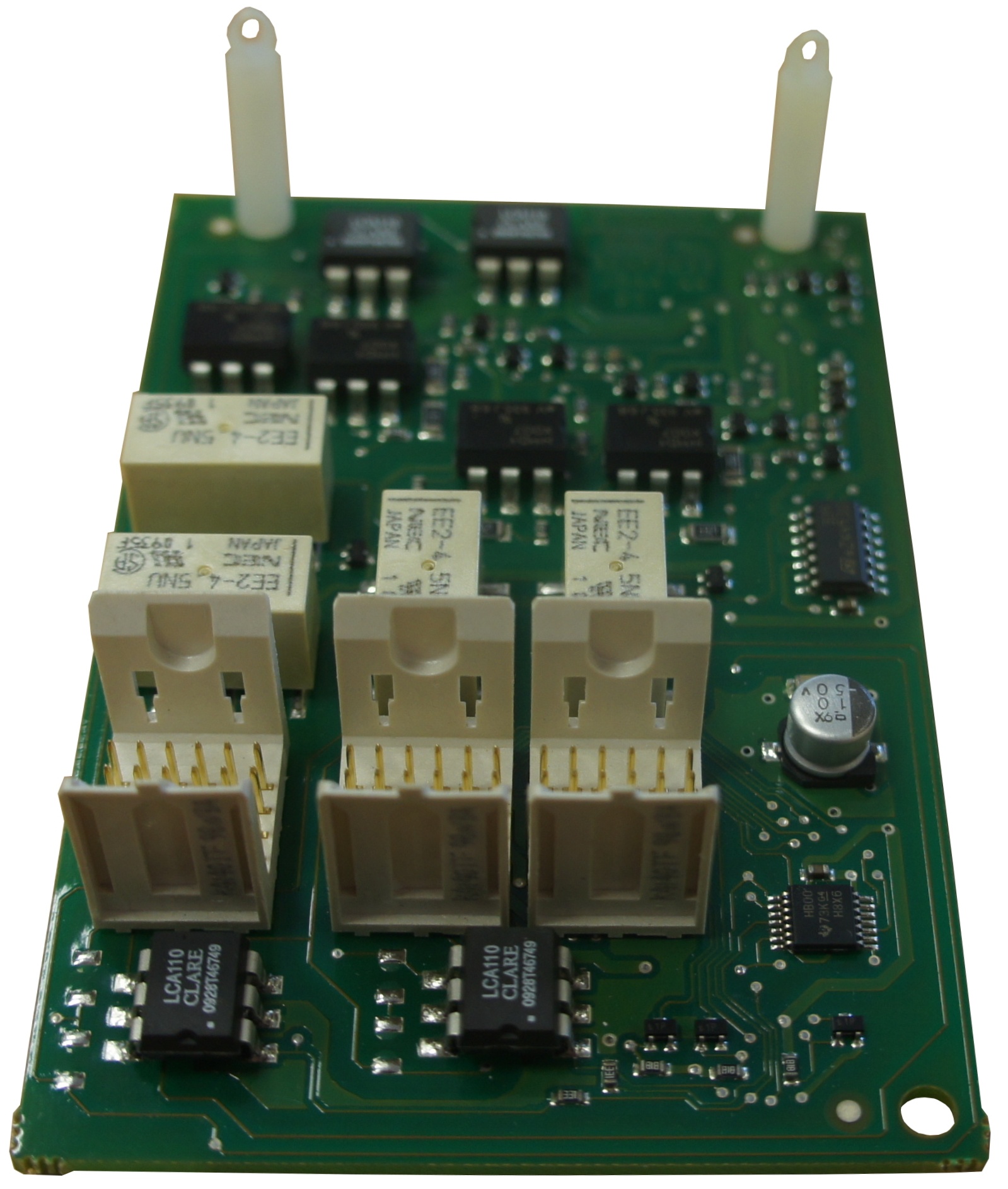

Alcatel-Lucent CLI-DSP
Procesamiento de Identificador de llamadas CLI en troncales analogicas
Placa hija subensamblen para Tarjeta APAx y AMIX según el país. 3EH73034AB

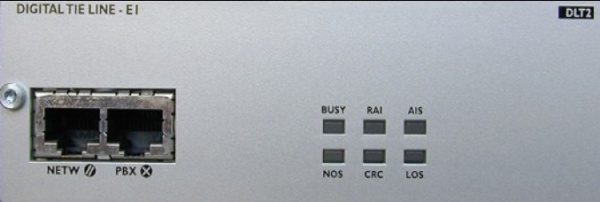

Alcatel-Lucent DIGITAL TIE LINE E1 PRA
T2 Acceso Primario
T1 Taiwan Hong Kong
DLT2
PCMR2
Tarjeta para línea troncal digtial T2, T1, E1

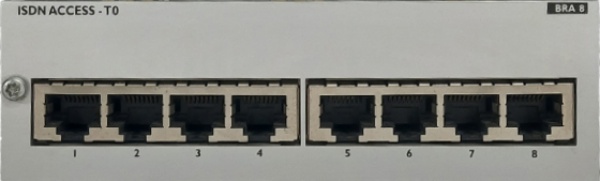

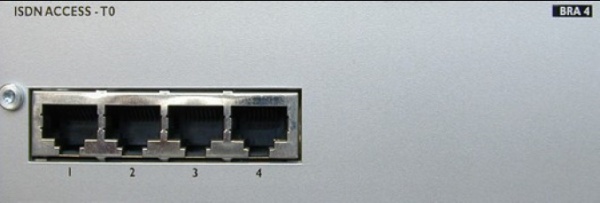

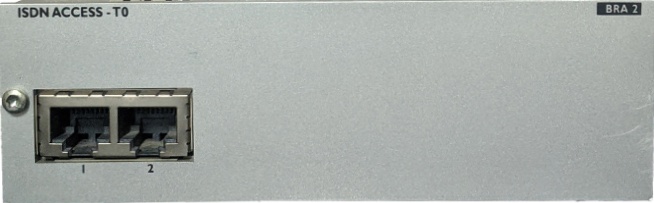

Alcatel-Lucent ISDN ACCESS T0 BRA2 BRA4 BRA8
Acceso RDSI T0 DLT0 Modularidad: 2, 4 y 8 puertos ISDN RDSI



---

Tarjetas de Extensiones para la plataforma OmniPCX Office

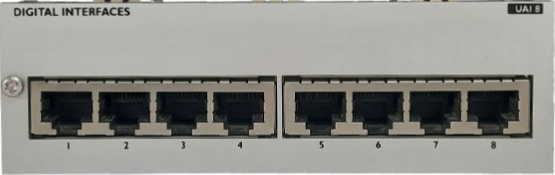

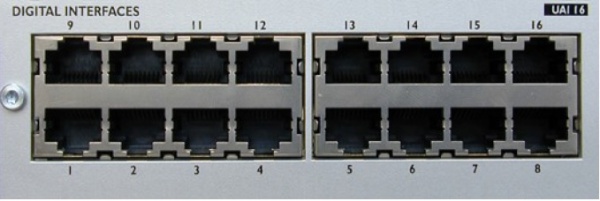

Alcatel-Lucent DIGITAL INTERFACE UAI4 UAI8 UAI16
Tarjeta Placa de interfaz puerto digital para teléfonos digitales y DECT IBS de Alcatel-Lucent. UAI4 3EH73005AD 3EH73050AB, UAI8 3EH73005AC, UAI16 3EH73005AB 3EH73050AB, UAI16-1 3EH73050AB
Opción: kit de alimentación remota
Modularidad: 4, 8 y 16 circuitos de extensión digital UA

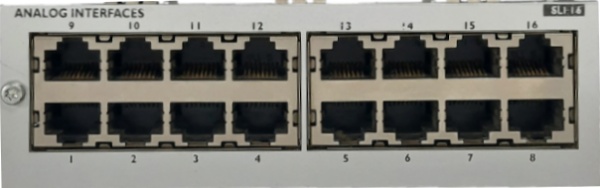

Alcatel-Lucent ANALOG INTERFACE SLI4 SLI8 SLI16
Tarjeta Placa de interfaz puerto analógico para teléfonos, fax y módem analógicos.
SLI16: no es compatible con los chasis Compact (compacto) y Small (pequeño)
Modularidad: 4, 8 y 16 circuitos de extensión analógica Z.

SLI4-1 3EH73050AD 3EH73052AD, SLI4-2 3EH73092AD, SLI8 3EH73003AC, SLI8-1 3EH73052AC, SLI8-2 3EH73092AC, SLI16 3EH73003AB, SLI16-1 3EH73052AB, SLI16-2 3EH73092AB



---

Tarjetas de Puertos Mix combinado de Troncales APA, Extensiones Analogicas SLI y Digitales UA para la plataforma OmniPCX Office

Se requiere un mínimo de una licencia de software para activar el tablero mixto para las aperturas de tarjeta mixta 1T0 o 2AT.

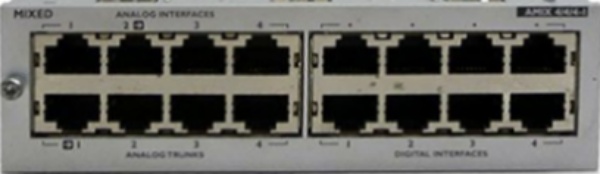

Alcatel-Lucent MIXED AMIX-1
Tarjeta Mixta de Extensiones Analógica Z, Digitales UA y Troncales AT.
AT/DIGITAL/ANALOGICO
4AT/4UA/4Z
4AT/8UA/4Z
4AT/4UA/8Z
Opción CLI-DSP. MIX4 4/8/2 3EH73096AC, MIX 2/4/4 3EH73096AD, MIX 4/4/8 3EH73096AC



Alcatel-Lucent MIXED MIX-2
Tarjeta Mixta de Extensiones Analógica Z, Digitales UA y Troncales ISDN RDSI.
ISDN/DIGITAL/ANALOGICO
2T0/4UA/4Z
4T0/4UA/8Z
4T0/8UA/4Z



Alcatel-Lucent Mini-MIX-1
Tarjeta Mixta de Extensiones Analógica Z y Troncales ISDN RDSI.
Solo para implementar en Gabinete Compact
ISDN/DIGITAL/ANALOGICO
2T0/0UA/2Z



---

Tarjetas Hija subensamble de VoIP Digital signal processors DSPs para la plataforma OmniPCX Office

Alcatel-Lucent VoIP-32
Se requieren procesadores de señales digitales (DSP) o canales VoIP para habilitar la codificación y transmisión entre un teléfono IP y el mundo ISDN/PSTN.
Estos canales VoIP son proporcionados por una placa secundaria VoIP32 OXO OXE 3EH73100AB
Nota: Como ya se proporcionan 16 canales VoIP en PowerCPU, el límite general de canales IP es 48.
Nota: Para que sea efectivo, debe activarse mediante licencia de software de canales VoIP.



---

Tarjetas Hija Subensamble de funciones auxiliares para la plataforma OmniPCX Office

Alcatel-Lucent Auxiliary Function Unit AFU-1
Conexiones para funciones auxiliares (música en espera, entrada y salida de audio, bucle de retorno y silencio), portero automático y alarma

Alcatel-Lucent High Speed Link HSL-1 y HSL-2
Tarjeta Placa de conexión para 1º o 2º chasis de ampliación. No se utiliza en Compact



---

Tarjeta con Switch Ethernet para la plataforma OmniPCX Office

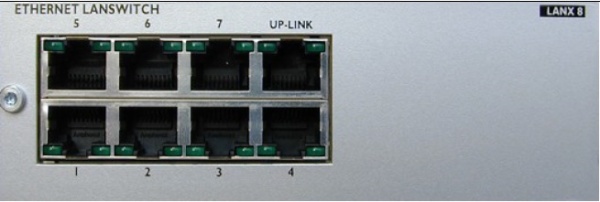

Alcatel-Lucent ETHERNET LANSWITCH LANX 8-2 y LANX 16-2
Puede integrarse una placa de conmutadores LAN en cualquier ranura (16 puertos).
Conmutador 14 x10/100 Base-T + 2x 10/100/1000Base-T Detección automática 10/100/1000
Se puede ampliar la red instalando un conmutador LAN externo en cascada cuando:
• El número de usuarios aumenta y se están utilizando todos los puertos del conmutador LAN integrado.
• La distancia entre el sistema y el dispositivo es superior a 100 metros. LANX16-2 3EH73054AB



---

Tarjeta con Expansión de sistema para la plataforma OmniPCX Office

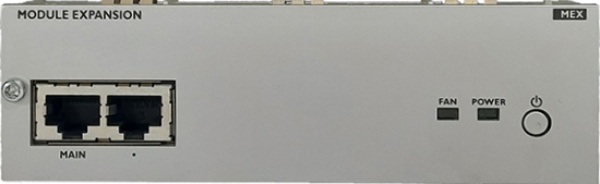

Alcatel-Lucent MODULE EXPANSION MEX
Todas las unidades OmniPCX Office salvo Compact pueden ampliarse con un máximo de dos bastidores de expansión. Los bastidores de expansión son chasis Small, Medium o Large (pequeño, mediano o grande respectivamente) con una placa PowerMEX en lugar de PowerCPU.
PowerMEX
Placa de expansión del sistema, una por cada módulo adicional
Conectada a la CPU mediante el enlace HSL. No compatible con el chasis Compact y no para conectar con una unidad Compact.
PowerMEX 3EH73026AD 3EH73084AD 3EH73084AC, MEX 3EH73026AD



---





---
