Tarjeta de 4 Extensiones Híbridas DHLC4 con D-XDP para KX-DT Panasonic

KX-NS5170X Tarjeta de 4 Extensiones Híbridas DHLC4 Panasonic con D-XDP para KX-DT, PT Digital, PT Analógico, CS (DPT I/F) / KX-TVM (DPT I/F), 4 puertos SLT con Identificador de Llamadas sin Mensaje en Espera MW
+ Máximo 8 tarjetas de DHLC4 en el mismo sistema NS500
+ Máximo 2 tarjetas de DHLC4 en la repisa principal NS500
+ Máximo 2 tarjetas de DHLC4 por cada gabinete de ampliación NS520
+ Debe de ser colocada en las ranuras derechas de extensiones





---

KX-NS5170 Asignación de Pines Patillas de los 2 conectores RJ45 A Puerto Híbrido DHLC
RJ45 Pin 1 - D1A - Puerto de datos 1 (Bajo)
Pin 2 - D2A - Puerto de datos 1 (Alto)
Pin 3 - D1B - Puerto de datos 2 (Bajo)
Pin 4 - TB - Puerto Tip 2
Pin 5 - RB - Puerto Ring 2
Pin 6 - D2B - Puerto de datos 2 (Alto)
Pin 7 - TA - Puerto Tip 1
Pin 8 - RA - Puerto Ring 1





---

Distancia Máxima de Cableado para las Extensiones Híbridas, Analógica TR SLC con Identificador de Llamadas, Digital TED, Digital Propietario APT TEA, Consola DSS, Antena CS con Interfaz PT





---

Conexión en Paralelo de la Extensiones Híbridas de las Tarjetas

Cualquier Teléfono Analógico de Mesa o Inalámbrico normalizado puede ser conectado en cualquier puerto Híbrido DHLC en paralelo con un Teléfono Digital Propietario TEA o un Teléfono Digital TED con las siguientes configuraciones

Conexión en Paralelo con un Teléfono Digital Propietario TEA

Para la conexión en paralelo con un Teléfono Digital Propietario TEA es necesario desactivar el modo XDP Doblar Puerto en el registro de la extensión

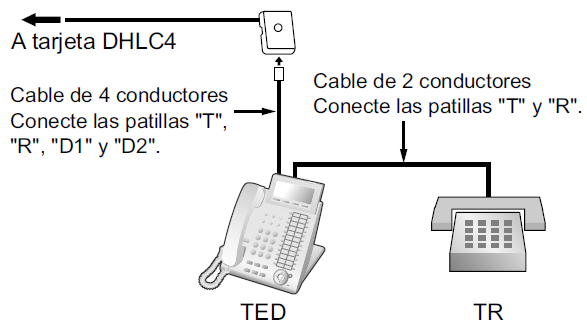

Conexión en Paralelo con un Teléfono Digital TED

Para la conexión en paralelo con un Teléfono Digital TED es necesario desactivar el modo XDP Doblar Puerto en el registro de la extensión. Los teléfonos digitales aceptados son la serie KX-T7600, la serie KX-DT300 excepto el KX-DT321 y la nueva serie de teléfonos digitales Panasonic KX-DT500.

Utilizando un adaptador T o Y telefónico



Utilizando la función Doblar Puerto XDP

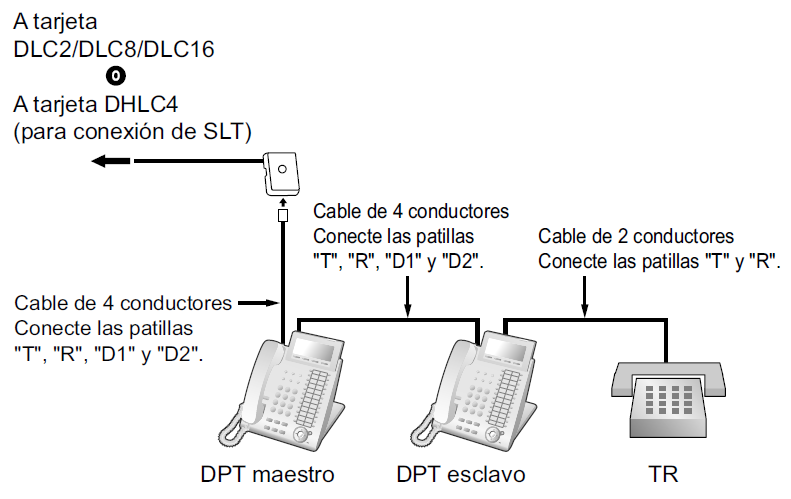

Conexión en Paralelo con la función Doblar Puerto Digital D-XDP o XDP Digital

Es posible conectar en paralelo un teléfono Panasonic Digital TED a otro TED con la función D-XDP o XDP Digital, además utilizando la facilidad híbrida del puerto DHLC se puede conectar un teléfono analógico TR o SLC en modo XDP.
Ambos teléfonos TED que se conecten entre si deben de ser de la misma serie KX-T7600, KX-DT300 o KX-DT500. El modo paralelo o función XDP se puede seleccionar desde la configuración del sistema. Si activa el modo XDP en la configuración del sistema, la conexión en paralelo NO sera posible.

Conexión en Paralelo utilizando la función de Doblar Puerto Digital D-XDP con adaptador T o Y Telefónico



La distancia máxima del cable entre un teléfono digital DPT o TED y su paralelo digital D-XDP puede ser hasta un máximo de 60m con cable telefónico de 0.6 mm de diámetro o cable de red categoría 6, máximo de 50m con cable de red categoría 5, así mismo 50m para cable telefónico de 0.5 mm de diámetro y 30 m par cable telefónico de 0.4 mm de diámetro





---
